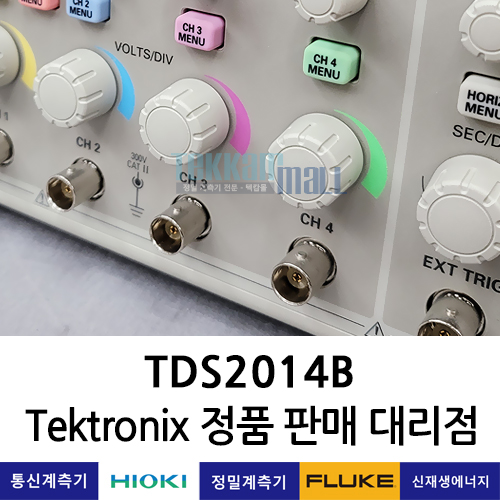

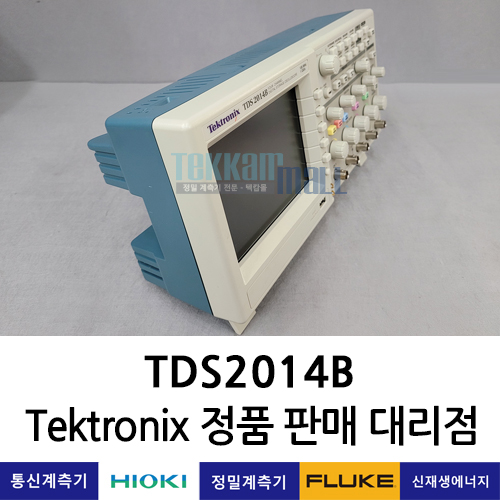

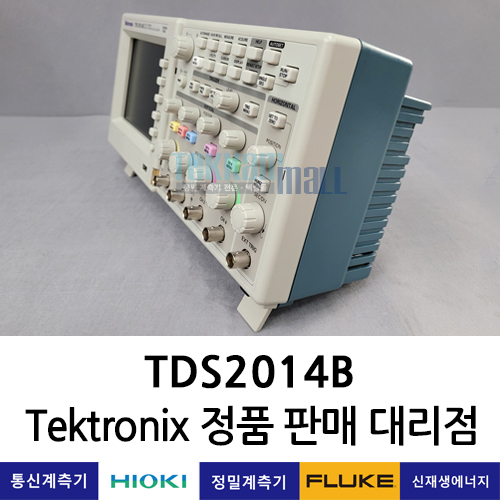

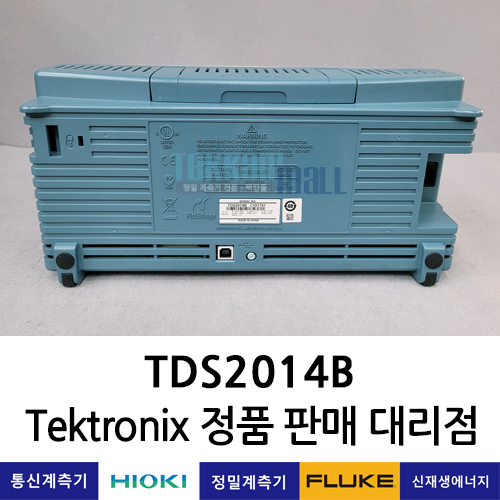

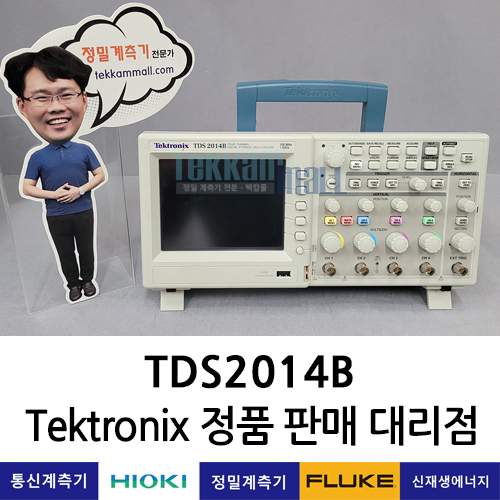

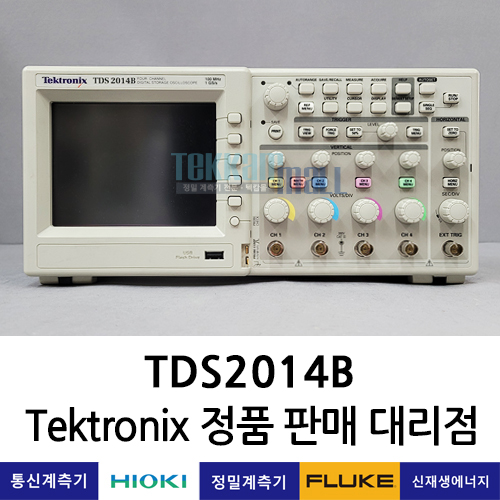

Tektronix TDS2014B
Digital Oscilloscope 디지털 오실로스코프

* Tektronix / TDS2014B / 텍트로닉스 / 중고계측기 / 계측기 매매ㆍ렌탈

주요특징 (Product Features)

• 대역폭: 100MHz
• 4채널 및 외부 트리거 입력
• 샘플 속도: 1GS/s
• 레코드 길이: 2.5kpts
• 컬러 LCD 디스플레이
• 전면 패널 USB 포트를 통한 이동식 데이터 저장
• OpenChoice® 및 NI SignalExpress® PC 소프트웨어를 사용하여 USB 디바이스 포트를 통한 원활한 PC 연결
• 펄스 폭 트리거 및 라인 선택 가능한 비디오 트리거를 포함한 고급 트리거
• 모든 모델의 FFT 표준
• 11 자동 측정
• 다국어 사용자 인터페이스 및 상황에 맞는 도움말
• USB 장치 포트를 통해 모든 PictBridge® 호환 프린터로 직접 인쇄

상세설명 (Description)

TDS2014B는 텍트로닉스의 100MHz, 4채널 디지털 오실로스코프입니다. 진폭, 주파수 및 상승 시간 등을 표시하기 위해 전자 회로 또는 구성요소에서 시간 경과에 따른 전압 또는 전류 신호를 측정합니다. 응용 프로그램에는 문제 해결, 생산 테스트 및 설계가 포함됩니다.

경제적인 디지털 정밀도
최대 100MHz 대역폭과 1GS/s의 최대 샘플링 속도를 제공하는 다른 컬러 디지털 스토리지 오실로스코프는 가격대비 그 어떤 제품도 제공하지 않습니다. TDS1000B 및 TDS2000B 시리즈 오실로스코프는 전체 대역폭까지 정확한 실시간 수집, 모든 시간 기반 설정에서 동일한 레코드 길이, 관심 있는 신호를 분리하기 위한 고급 트리거, 모든 모델에서 11가지 표준 자동 측정을 제공합니다. FFT(고속 푸리에 변환) 및 파형 더하기, 빼기 및 곱하기 수학 기능을 사용하면 회로를 분석하고 특성화하고 문제를 해결할 수 있습니다.

빠르고 쉬운 파형 캡처
고전적인 아날로그 스타일 컨트롤이 포함된 간단한 사용자 인터페이스는 이러한 장비를 사용하기 쉽게 만들어 학습 시간을 줄이고 효율성을 높입니다. 자동 설정 메뉴, 프로브 검사 마법사, 상황에 맞는 도움말 메뉴 및 컬러 LCD 디스플레이(TDS2000B 시리즈)와 같은 혁신적인 기능은 기기 설정 및 작동을 최적화합니다.

유연한 데이터 전송
이동식 데이터 저장, 원활한 PC 연결 및 직접 인쇄를 가능하게 하는 USB 호스트 및 장치 포트를 통해 다른 어떤 컬러 또는 흑백 디지털 저장 오실로스코프도 가격 대비 유연성과 데이터 전송 용이성을 제공하지 않습니다.

간단한 문서화 및 분석
OpenChoice® PC Communications Software로 측정 결과를 쉽게 캡처, 저장 및 분석할 수 있습니다. 화면 이미지와 파형 데이터를 독립 실행형 데스크탑 애플리케이션으로 가져오거나 Microsoft Word 및 Excel로 직접 가져오기만 하면 됩니다.
