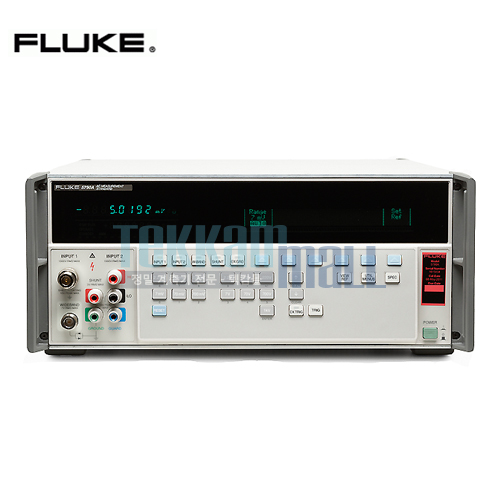

[Fluke 5790A] AC 측정 표준기 / AC Measurement Standard
Fluke 5790A AC Measurement Standard

주요특징 (Features)

• 사용하기 편리한 자동화된 정밀형 AC 측정

5790A AC 측정표준은 가장 어려운 교정어플리케이션을 위해 설계된 완전한 자동화 AC 측정표준입니다.
이는 열전달 표준으로부터 기대할 수 있는 정확도를 디지털 멀티미터의 사용편의성과 조합합니다.
절대 AC 전압측정 불확도는 ±24 ppm (1년 23°C ±5°C) 수준입니다. 5790A는 5700A, 5500A 그 외의 기타 교정기, 5725A 와 5205A 등의 증폭기, 전송표준과 AC 전압계 등의 전체 AC 전압과 광대역 검증요구사항에 대응하도록 설계되어 있습니다.

5790A는 700 µV ~ 1000V 의 교류전압범위와, 10Hz-1MHz의 주파수범위를 취급합니다.
광대역 전압옵션은 주파수범위를 30Mhz로 확장하여 Fluke 5700A, 5720A 및 5100 시리즈 광대역 옵션의 교정요구사항에 대응하고 있습니다.

또한 5790A는 20A까지의 AC/DC 전류전소 측정을 위한 A40과 A40A 전류 분류기와도 호환됩니다.

5790A는 단독으로 또는 외부 DC전원과 함께 전송표준으로 사용가능 합니다.
어느 경우에도, 5790A에 의해 일반적으로 복잡한 스위칭과 계산이 자동적으로 실행되며, 결과적인 AC/dc 차이는 판독이 용이한 진공형광 디스플레이상에 직접 표시됩니다.

상세설명 (Description)

Fluke AC 측정 표준기
생산성을 유지하는 다양성

5790A AC 측정표준에 최초로 전원을 투입하면 진단기능은 장비의 이상유무를 확인하게 됩니다.

다양한 입력연결에 의해 귀사의 응용분야에 가장 적합한 연결을 사용할 수 있습니다. 5790A에는 2개의 N형 커넥터 및 2세트의 5중 바인딩으로 이루어진 4세트 바인딩이 존재합니다. 1개의 N형과 1세트의 바인딩은 sc 측정 및 전송모드 전용입니다. ac 또는 dc 전압은 5790의 전 범위에 걸쳐 각 입력연결에 인가할 수 있어, 자동화 ac/dc 전송측정이 가능합니다. 5790A는 인가된 전압이 ac인지 dc인지를 자동적으로 판정합니다.

두 번째의 N형 입력연결은 옵션 광대역 모드를 지원하며, 두 번째의 바인딩 세트는 A40 시리즈 전류 션트를 위해 설계되었습니다.

입력연결은 5790A 전면패널상의 키 조작을 통해 선택합니다. LED가 현재 활성 선택항목을 표시합니다.
5790A를 전압계 또는 전송표준으로 사용하는 것에 상관없이 입력전압과 주파수는 측정 디스플레이상에 표시됩니다.
- 전송모드에서는 ac/dc 또는 ac/ac 차이가 항상 제어디스플레이상에 ppm, %, V 또는 비율로 표시됩니다.
5790A는 완전한 자동범위 장치며 귀하가 실행중인 측정에 가장 적합한 전압범위를 선택합니다. 또한 수동으로도 범위를 선택 및 고정할 수 있습니다.
- 견실한 1200V 입력보호기능은 모든 전압범위에 대해 활성화되어 있습니다.
5790A는 트리거 키들을 이용하여 입력전압에 대한 연속측정에서 단일측정으로 전환할 수 있어, 사전 결정된 구간에 대한 샘플판독이 용이합니다.
5790A를 전송모드에서 사용하는 경우 기준전압이 자동적으로 저장되며, ac/dc 또는 ac/ac 측정은 이에 대해 상대적으로 실행됩니다.
- 언제든지 VIEW REF 키를 눌러 기준을 열람할 수 있습니다. 또한 예를 들어서 dc 역전 에러를 제거하기 위해 양 전압의 평균치를 저장할 수 있습니다.
5790A의 직관적인 전면패널 배치는 신속하며 간단한 수동조작을 실현합니다.
- 키와 선택사항은 논리적으로 배치 및 표시되어 있습니다. 또한 메시지와 메뉴들은 5790A의 밝은 진공형광 디스플레이상에 명료하게 표시됩니다.
5790A는 자동화 시스템에도 사용됩니다.
- GPIB/IEEE-488과 RS-232C 인터페이스들이 포함되어 있으며, 장치의 모든 기능들은 PC를 포함한 다양한 호스트 컴퓨터상에서 제어가능 합니다.
