[FLIR Airtec™ DPM Series] 디젤 미립자 모니터 / Diesel Particulate Monitor
FLIR SCOUT BTS Series Handheld Thermal Night Vision Camera

주요특징 (Features)

Airtec은 어댑터를 사용하여 전체 시프트 또는 AC 전원 이상을 위해 리튬 이온 배터리로 작동합니다. 사용자가 선택할 수있는 백라이트가있는 LCD 화면에 판독 값이 표시되며 USB 연결을 통해 제공된 소프트웨어를 사용하여 데이터를 다운로드하여 연장 된 모니터링 기간을 검토 할 수 있습니다. 이 장비에는 통합 된 공기 펌프와 입자 크기 이하의 선택기가 있습니다. 즉각적인 사용을 허용합니다.

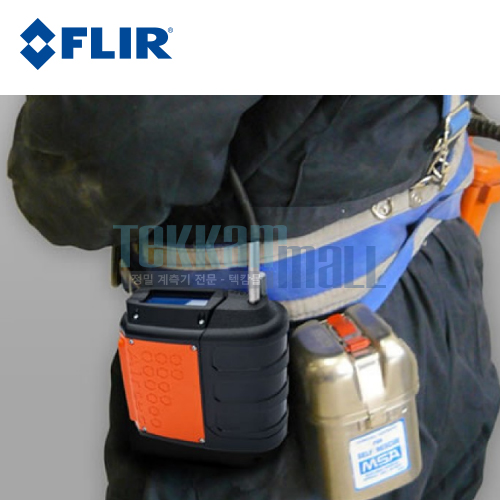

• 벨트에 착용하거나 벽이나 캡에 장착 할 수 있음
• 작고 휴대 성이 뛰어난 디자인 (0.7kg 미만)
• 리튬 이온 충전지 또는 직접 110 / 240V AC 전원
• 하나의 배터리로 12 시간 연속 작동

Operational Advantages

• Real time results
• No more waiting days or weeks for results
• Can be worn on a belt or vehicle/wall mounted
• Light and highly portable
• No filters to send to an outside lab
• All measurements done on the instrument
• Easy to use
• Self-explanatory interface
• Verifies effectiveness of ventilation
• Allows corrective action to be taken
• Generates dozens to thousands of EC concentration values for less than a single NIOSH 5040 test
• Can connect to a data network via optional 4-20 mA output
• Specifically detects DPM (via EC measurements); no sensitivity to common mine interference

Key Advantages

• Results closely correlate with the NIOSH 5040 Method
• Real time results are displayed for the user as well as stored for later analysis
• Lightweight, rugged device
• Wearable by miners on a belt loop
• High sensitivity to DPM
• Contains a flow-selectable air pump
• Equivalent results to NIOSH method 5040
• Large display
• Battery or AC power
• Decreased DPM monitoring costs
• Helps prevent MSHA non-compliance
• Increased miner safety
• High DPM level alarms
• Allow engineering control evaluation
• Enables ventilation on demand (VOD)
• Bolsters confidence in a healthy environment

상세설명 (Description)

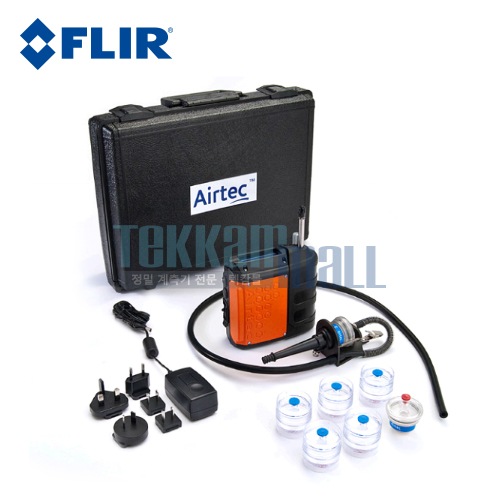

FLIR Airtec™
Diesel Particulate Monitor

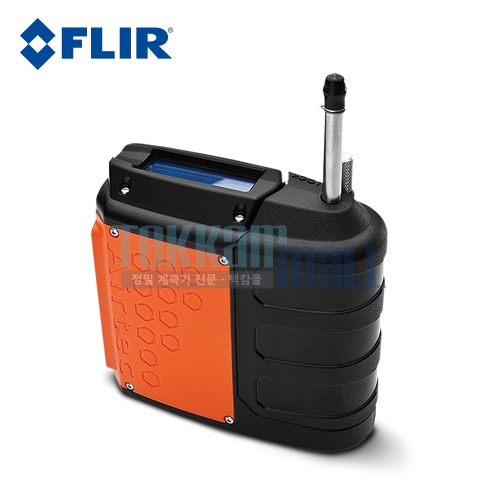

Airtec 모니터는 지하 광산에서 작업자가 디젤 미립자 물질 (DPM)에 노출되는 것을 확인하도록 설계된 작고 휴대 성이 뛰어난 실시간 원소 탄소 모니터입니다. Airtec은 실시간 입자 포집 및 광 투과 방법을 사용하여 NIOSH 5040 테스트 결과와 밀접하게 관련되는 원소 탄소 값을 산출하여 지하 광산의 EC 및 TC 수준을 측정합니다.

디젤 미립자는 주로 원소 및 유기 탄소로 구성되어 있으며 건강 상 위험한 것으로 나타났습니다. DPM 수준은 디젤 장비가 사용되는 작업장에서 높을 수 있습니다. 특히 밀폐 된 작업 공간으로 인한 지하 광산에서 그러합니다.

Airtec은 운영자와 관리자가 광산 내의 문제 영역을 해결하기위한 즉각적이고 개선 된 조치를 취할 수 있도록 설계되었습니다. 시간이 지남에 따라 수준을 추적하여 장기간의 건강 위험 가능성을 파악하고 과다 노출과 관련된 위험을 없앨 수 있습니다.

◈ Airtec 기술

Airtec은 어댑터를 사용하여 전체 시프트 또는 AC 전원 이상을 위해 리튬 이온 배터리로 작동합니다. 사용자가 선택할 수있는 백라이트가있는 LCD 화면에 판독 값이 표시되며 USB 연결을 통해 제공된 소프트웨어를 사용하여 데이터를 다운로드하여 연장 된 모니터링 기간을 검토 할 수 있습니다. 이 장비에는 통합 된 공기 펌프와 입자 크기 이하의 선택기가 있습니다. 즉각적인 사용을 허용합니다.

실시간 공기 미립자 측정을위한 기존의 계측은 비용이 많이 들고, 전력이 많이 들고, 부피가 크다. (응축 입자 계수기 및 많은 광산란 장치와 같은). 이러한 타협에도 불구하고 장비는 여전히 가장 위험한 입자 (직경 100nm 미만, 대부분의 광산란 장치)를 감지 할 수 없으며 오일 미스트, 물방울, 먼지 등의 광산에서 흔히 볼 수있는 비 카본 입자로 인해 심각한 간섭을 일으 킵니다. 먼지 및 꽃가루 (공기 흐름 속도가 낮고 입자 크기 선택기가없는 장치). 결과적으로, 대부분의 대기 오염 실험은 이후의 분석을 위해 분석 실험실로 보내야하는 필터에 입자를 가두는 공기 샘플러를 사용합니다.

MSHA는 지뢰의 DPM 측정을위한 NIOSH 5040 방법을 규정합니다. 이 방법은 입자 크기 선택기와 석영 필터를 통해 공기를 끌어들이는 펌프를 사용합니다. 지정된 샘플링 기간 후 (일반적으로 8 시간) 필터는 TC, EC 및 OC 값을 산출하는 열 광학 분석을 위해 분석 실험실로 보내집니다.

NIOSH 5040 방법은 정확하고 신뢰할 만하지만 심각한 단점이 있습니다. 결과를 얻는 데 소요되는 시간 지연, 사용 된 도구의 이식성 및 전체 샘플링 시간 동안 미립자에 대한 노출에 판독 값을 통합하여 미립자 수준을 변경하는 작업자 일정을 사실상 불가능하게하는 것을 불가능하게 만듭니다.

이는 DPM 노출을 수정하기 위해 광산의 환기, 직원 위치 또는 장비 사용에 대한 실시간 조정을 방지합니다. 따라서 DPM에 대한 과다 노출은 5040 방법을 사용하여 감지 할 수 있지만 예방할 수는 없습니다. 샘플러 방법은 연소 입자 생성 또는 현장 환기의 능동적 인 제어에 사용되어 위험한 수준의 미립자에 대한 사람의 노출을 감소시킬 수 없습니다.

ICx Airtec 실시간 DPM 모니터는 국립 직업 안전 보건 연구소 (NIOSH) 피츠버그 연구소 (Noll et al., 2007; Noll & Janisko, 2007)의 호흡 유해 요인 관리 부서에서 개발 한 기술을 기반으로합니다. ICx에 라이센스.

광산 공기는 유량 제어 다이어프램 펌프로 입자 크기 선택기를 통과하여 서브 미크론 입자 만 통과시킵니다. 이러한 입자는 필터에 수집됩니다. 레이저가 필터를 조명하고 레이저 빔의 투과율이 장비에 의해 실시간으로 측정됩니다. DPM 입자가 필터에 쌓이면 레이저의 투과율이 감소합니다. 이 계측기는 NIOSH 방법 5040을 사용하여 NIOSH 실험실에서 얻은 교정 데이터를 사용하여 투과율의 감소를 공기 중 원소 탄소의 실시간 농도로 변환합니다.

◈ Airtec 산출물

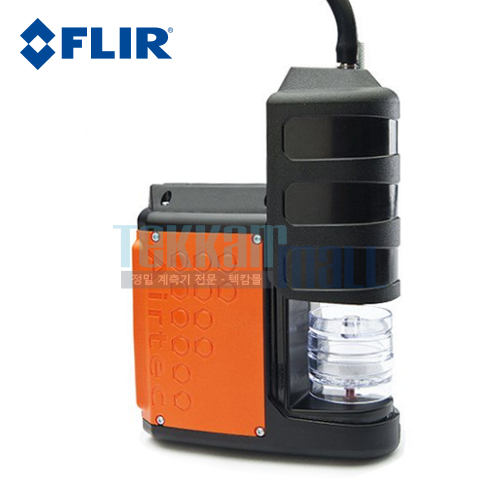

미립자가 포획 된 필터는 블랙 카본이 완전히 채워지는 경우 수동으로 교체됩니다 (단 몇 초 걸립니다). 용량은 매우 오염이 심한 환경에서도 최소 12 시간 동안 작동하기에 충분합니다. 과부하가 걸린 경우, 장비에 의해 필터 포화 경고가 제공됩니다. 그러나 필터 카세트의 저가는 매 근무마다 교체 할 수 있습니다.

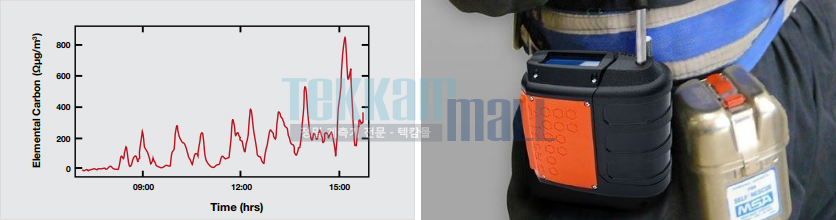

이 장치는 LCD 디스플레이에 실시간 EC 수준을 표시하고 TC 수준 (MSHA 간행물에 설명 된대로 사용자가 제공 한 광산 별 변환 요소를 사용하여 EC 데이터에서 변환 됨)을 표시 할 수도 있습니다. EC는 8 시간 가중 평균으로 표시 될 수도 있습니다. 실시간 디스플레이 외에도 EC 데이터는 내부적으로 기록되며 USB 포트가있는 PC에 다운로드 할 수 있습니다.

◈ 실시간 모니터링이 데이터 수집에 미치는 영향

Airtec DPM 모니터는 광산 기술자가 장치를 사용하는 방법에 따라 NIOSH 5040 방법 비용의 일부에 대해 수십, 수백 또는 그 이상의 값을 생성합니다. DPM 모니터링 비용은 대폭 절감됩니다. 이 비용 절감은 EC 샘플링의 증가를 허용해야합니다.

여기에 설명 된 실시간 Airtec DPM 모니터는 지하 광산에서 EC 및 TC 측정에 사용되는 NIOSH 5040 기술의 결과를 정확하게 복제합니다. 모니터는 실험실 분석 방법과 관련된 결과를 얻는데 지체없이 그렇게합니다. Airtec 모니터는 훨씬 저렴한 비용으로 많은 양의 실시간 데이터를 제공하며 DPM 농도를 능동적으로 감소시킬 수있는 광산 환기 기술자 및 위생사에게 유용한 도구가 될 것입니다.

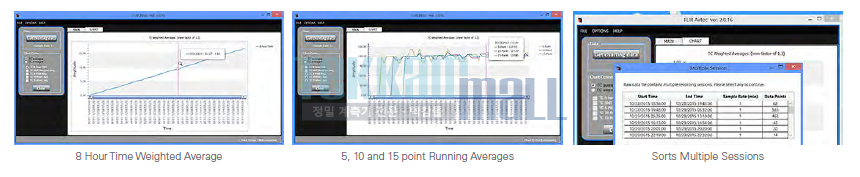

◈ AIRTEC SOFTWARE

• Windows compatibility
• Sorting of multiple recorded sessions
• Full Graphing capabilities for both Elemental and Total Carbon measurements:
  - 8 hour TWA
  - Shift-weighted TWA
  - 5, 10, and 15 sample point Average
• Adjustable Mine Conversion Factor for converting Elemental Carbon measurements to Total Carbon (NIOSH 5040 test required to determine Conversion Factor)
• Adjustable Flow Rate
