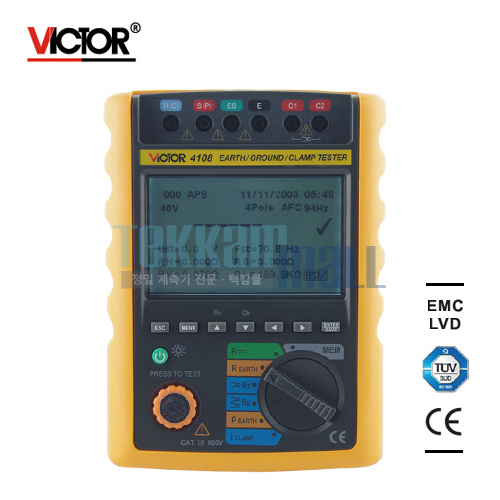

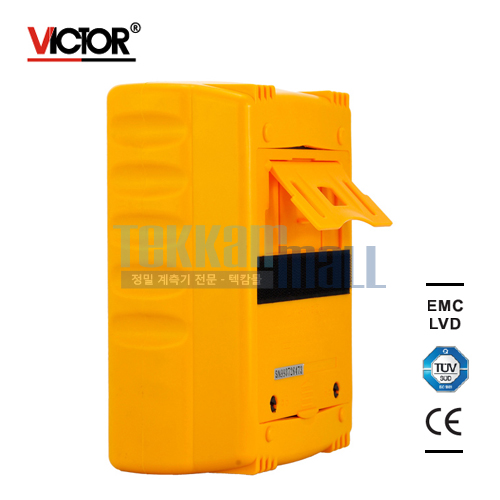

[VICTOR 4108] 접지저항계 / Earth Resistance Tester
VICTOR 4108 Earth Resistance Tester
주요특징 (Features)
• 배전선 테스트 할 수는 농업, 실내 배선, 전기 기계 및 접지 저항 및 토양 저항률 (피페) 등전위 접속 저항 시험 기기 등을 포함한다.
• 정확히 접지 저항을 측정 할 수있는 고해상도, 높은 정확도, 좋은 간섭 방지 기능을 갖는, DSP 프로세서, 디지털 신호 처리 기술, 지상 측정 신호를 직접 추출을 사용. 신속하고 정확하게 접지 환경 파라미터들 (간섭 주파수 간섭 전압), 지상 측정 잡음 분석을 측정 할 수 자동 간섭 소스를 피할 수있다.
도
• 세 개의 접지 저항 시험 방법을 포함한다 :
더미 방법 : 접지에 더미 저항을 측정하는 기존의 방법을 연주 4 극 방법은, 3 극의 2 극 측정을 선택할 수있다; 토양 비저항을 측정 할 수있다.
선택적 전극법 병렬 접지 라인에 대해, 접지 전선을 분리하는 경우에, 정확히 접지 라인의 접지 저항을 측정 할 수 있으며, 측정 된 3 극 / 4 극 측정으로부터 선택 될 수있다.
스틱 방식 없음 : 누적되지 않고 신속한 측정.
• AC 접지 저항 측정은 시험 주파수 네 종류 (94Hz가 105Hz, 111Hz, 128Hz ), 수동 또는 자동 주파수 제어합니다 (AFC)에 의해 선택 될 수 있으며, 측정 된 간섭은 최소화된다.
• 접지 저항 측정 최대 단락 전류가 250mA 미만인 40V 및 20V (농업 시스템)의 두 가지 테스트 전압을 사용할 수 있습니다.
• 간섭 전압 (UST), 간섭 주파수 (FST), 클램프 전류 측정을 포함한 자동 접지 환경 파라미터 측정.
• 등전위 본딩 저항 측정은 DC 전압 여기 및 측정의 자동 극성 반전을 사용하여 2 극 / 4 극 측정 방법을 선택합니다. 최대 개방 회로 전압 <20V, 최대 단락 전류 <250mA를 테스트하십시오.
• 사전 프로그래밍 된 한계, 측정 결과의 합격 / 불합격 (PASS / FAIL) 평가.
• 테스트 라인의 남은 저항을 제거 할 수 있습니다
• 제한 또는 잘못된 테스트 조건 경고 기능.
• 이 계측기는 패널 교정 기술을 사용하여 적절한 정확성과 성능을 얻도록합니다.
• 128 × 240 도트 매트릭스 대형 LCD LCD 디스플레이 및 백색 LED 백라이트. , 다중 측정 매개 변수 및 정보 화면 디스플레이, 그래픽 사용자 도움말, 부팅 로고 제조 업체는 중국어와 영어를 지원합니다.
• 내부 메모리는 1000 개의 측정 데이터를 저장할 수 있습니다.
• 레코딩 및 측정을위한 정확한 타이밍을 제공하는 내장 실시간 클럭.
• 격리 된 USB 인터페이스 통신.
Technical specifications
* Interference voltage ( UST ) | |||
---|---|---|---|
Measuring range | Resolution | Frequency Range | Fine degree |
0.0V ~ 50.0V | 0.1V | DC / AC 45 ~ 400Hz sine |
5% + 5 |
* Interference frequency ( FST ) | |||
16 ~ 400Hz | 0.1Hz | 1V ~ 50V | 1% + 5 |
* Current Measurement ( IST ) | |||
1.0mA ~ 25.0mA | 0.1mA | 50 / 60Hz | 5% + 5 |
25mA ~ 250mA | 1mA | ||
0.25A ~ 2.50A | 0.01A | ||
2.5A ~ 20.0A | 0. 1A |
* Ground resistance REs (test ρ when the RG ) | |||
---|---|---|---|
Range | Measuring range | Resolution | Fine degree |
2Ω | 0.020Ω ~ 1.999Ω | 0.001Ω | 2% + 0.03Ω |
20Ω | 2.00Ω ~ 19.99Ω | 0.01Ω | 2% + 5 |
200Ω | 20.0Ω ~ 199.9Ω | 0.1Ω | |
2000Ω | 200Ω ~ 1999Ω | 1Ω | |
20kΩ | 2.00KΩ ~ 19.99kΩ | 0.01kΩ | |
200kΩ | 20.0KΩ ~ 199.9kΩ | 0.1kΩ | |
* Selective Grounding Resistance ( RE ) | |||
2Ω | 0.020Ω ~ 1.999Ω | 0.001Ω | 5% + 0.03Ω |
20Ω | 2.00Ω ~ 19.99Ω | 0.01Ω | 5% + 5 |
200Ω | 20.0Ω ~ 199.9Ω | 0.1Ω | |
2000Ω | 200Ω ~ 1999Ω | 1Ω | |
20kΩ | 2.00KΩ ~ 19.99kΩ |
0.01kΩ | |
* No rod grounding resistance measurement | |||
2Ω | 0.02Ω ~ 1.99Ω | 0.01Ω | 10% + 6 |
20Ω | 2.0Ω ~ 19.9Ω | 0.1Ω | 10% + 2 |
100Ω | 20Ω ~ 100Ω | 1Ω | 20% |
* Soil resistivity ( ρ ) measurement | |||
20Ω · m | 0Ω · m ~ 19.99Ω · m | 0.01Ω · m | Depends on RG ρ = 2 × π × a × RG Note: The electrode distance a : 1.0 ~ 30 meters |
200Ω · m | M · 20.0Ω ~ 199.9Ω · m | 0.1Ω · m | |
2000Ω · m | 200Ω · m ~ 1999Ω · m | 1Ω · m | |
20kΩ · m | 2.00 kΩ · m to 19.99 kΩ · m | 0.01kΩ · m | |
200kΩ · m | 20.0 kΩ · m to 199.9 kΩ · m | 0.1kΩ · m | |
2000kΩ · m | 200kΩ · m ~ 3768kΩ · m | 1kΩ · m | |
* Equipotential resistance ( R ) measurement | |||
2Ω | 0.020Ω ~ 1.999Ω | 0.001Ω | 2% + 2 |
20Ω | 2.00Ω ~ 19.99Ω | 0.01Ω | |
200Ω | 20.0Ω ~ 199.9Ω | 0.1Ω | |
2000Ω | 200Ω ~ 1999Ω | 1Ω | |
20kΩ | 2.00KΩ ~ 19.99KΩ | 0.01KΩ | |
200kΩ | 20.0KΩ ~ 199.9KΩ | 0.1KΩ |
General Characters | |
Working environment | 0 ~ 40ºC (비응축 ≤10ºC), ≤85 % RH. |
---|---|
Working altitude | ≤2000m. |
Storage environment | -20ºC ~ 60ºC, ≤90 % RH. |
Withstand voltage | AC3540V (50 / 60Hz) / 5 seconds between the electric circuit and the outer box |
Safety grade | CAT Ⅲ 600V Pollution degree 2 |
Power supply | 5 # alkaline battery LR6 (1.5V) alkaline battery ☓8 powered. 8 x 1.2V Ni-Hi AA battery (built-in Ni-Hi battery charger), automatically turn off the power function. |
Size and weight | 205 × 95 × 42 (mm), about 1750g. |
