운송 장비에 적용할 수 있도록 특별히 설계

Fluke 437 II 400Hz 전력 품질 및 에너지 분석기는 방위 산업 및 항공 정비 산업용으로 설계되었습니다.

최대 400Hz를 측정할 수 있는 437 II는 잠수함, 항공기 및 기타 운송 장비의 관리에 필수적인 제품입니다.

• 400Hz 측정 - 항공 전자 공학 및 군사 전력 시스템의 전력 품질 측정 데이터를 캡처합니다.

• 전력 파형 데이터 캡처 – RMS값을 빠르게 측정하여 모든 파형을 볼 수 있으므로 전압, 전류 및 진동수의 상호작용을 파악할 수 있습니다.
• 전력 인버터 효율 – 입출력 AC전력과 DC전력을 모두 측정하여 전력 변환기의 효율을 모니터할 수 있습니다.
• 에너지 정량화 – 전력 품질 문제로 인한 에너지 낭비의 금전적 비용을 계산합니다.
• 에너지 평가 – 설치 전후 에너지 사용량의 개선 정도를 정량화하여 에너지 절약 장치의 유용성 근거를 제시합니다.
• 최일선에서 문제 해결 – 화면을 통해 신속하게 문제를 진단하여 가동을 즉시 복구합니다.
• 예측적 유지관리 – 가동 중단이 초래되기 전에 전력 품질 문제를 감지하고 예방합니다.
• 장기 분석 – 찾기 어렵거나 간헐적으로 나타나는 문제를 파악합니다.
• 부하 조사 – 부하를 추가하기 전에 전기 시스템 용량을 확인합니다.

주요특징

• 400Hz 측정:

  주파수를 50-60Hz에서 400까지 증가시킴으로써 변압기와 모터를 더 작고 가볍게 만들 수 있습니다.

  이 특성은 항공기, 잠수함, 우주선 및 기타 군용 장비와 휴대용 기구에 유용합니다.

  437 II 모델로 이러한 유형의 항공 정비 및 군사용 시스템의 전력 품질 측정을 할 수 있습니다.

• 전력 변환기 효율:

  선택 사항인 DC 클램프를 사용하여 전력 전자 시스템의 AC 출력 및 DC 입력값을 동시에 측정합니다.

• PowerWave 데이터 캡처:

  RMS 데이터를 고속 캡처하여 반사이클 및 파형을 표시함으로써

  전기 시스템의 역학(발전기 시동, UPS 개폐 등)을 특성화합니다.

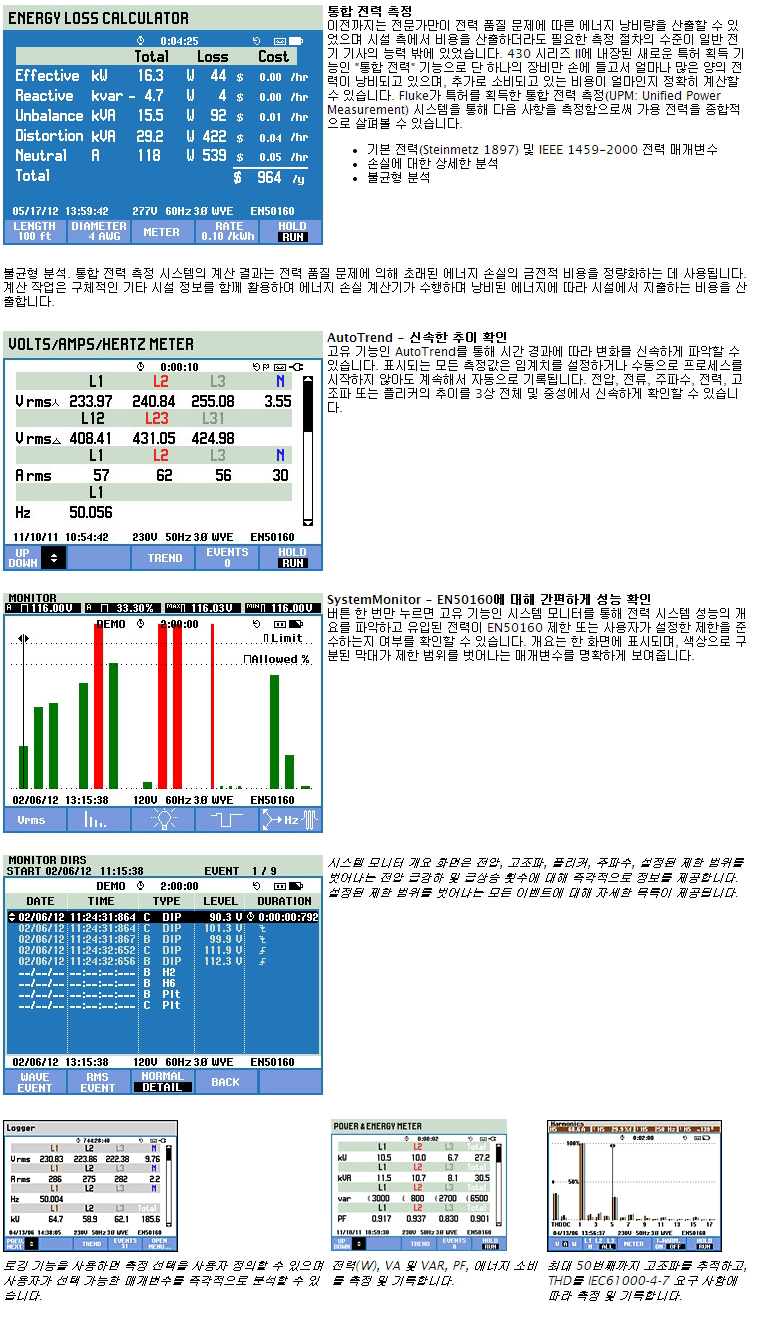

• 에너지 손실 계산기:

  기본적인 유효 및 무효 전력 측정 외에 불균형 및 고조파 전력을 정량화하여 에너지 손실의 금전적 비용을 계산합니다.

• 실시간 문제 해결:

  커서 및 확대/축소 도구를 사용하여 추세를 분석합니다.

• 업계 최고의 안전 등급:

  서비스 인입구에 사용 시 600V CAT IV/1000V CAT III 등급입니다.

• 3상 전체 및 중성 측정:

  보다 개선된 얇은 전선으로 된 신축성 있는 전류 프로브 4개로 비좁은 장소에서도 사용할 수 있습니다.

• 자동 추세 파악:

  각 측정치가 설정 없이 항상 자동으로 기록됩니다.

• 시스템 모니터:

  EN50160 전력 품질 기준에 따라 10개의 전력 품질 매개변수가 한 화면에 표시됩니다.

• 로거 기능:

  사용자 정의 가능한 주기에 최대 600개 매개변수를 저장할 수 있는 메모리로 다양한 테스트 조건을 구성할 수 있습니다.

• 그래프 보기 및 보고서 생성:

  분석 소프트웨어가 포함되어 있습니다.

• 배터리 수명:

  리튬 이온 배터리 팩으로 충전 1회당 7시간 작동합니다.

전력 파형 데이터 캡처

일부 사용자들은 부하 전환으로 인해 전력 품질 문제를 겪습니다.

부하 전환이 실행되면 유입되는 전류가 급격한 전압 감소를 야기하여 다른 장비의 고장을 일으킬 수 있습니다.

435 및 437 시리즈 II 모델에서 사용가능한 PowerWave 기능은 전압, 전류 및 주파수 신호를 동시에 고속으로 캡처하여

어떤 상호작용이 문제를 일으킬 수 있는지 보여줍니다. PowerWave는 표준적인 전력 품질 측정 이상의 기능을 합니다.

PowerWave의 고속 데이터 캡처 모드는 시스템의 역동적 특성을 그대로 살려줍니다.

정해진 시간 동안 전압과 전류를 나타내는 파형이 지속적으로 캡처되어 화면에 매우 상세하게 표시되며 전력 파형이 이 데이터로부터 산출됩니다.

뿐만 아니라, 전압, 전류, 전력 및 주파수의 반주기 RMS값이 분석을 위해 검색 및 저장됩니다.

이 기능은 가동 상태 유지(switch-on)의 신뢰성이 매우 중요한 예비 발전 시스템 및 UPS 시스템을 테스트하는 데 매우 유용하게 사용될 수 있습니다.
통합 전력 측정 시스템의 계산 결과는 전력 품질 문제에 의해 초래된 에너지 손실의 금전적 비용을 정량화하는 데 사용됩니다.

계산 작업은 구체적인 기타 시설 정보를 함께 활용하여 에너지 손실 계산기가 수행하며 낭비된 에너지에 따라 시설에서 지출하는 비용을 산출합니다.

전력 인버터 효율

전력 변환기는 DC전류를 AC전류로 변환할 수 있으며. 역으로도 변환이 가능합니다.

태양광 발전 시스템은 일반적으로 태양 전지의 DC에너지를 사용가능한 AC전력으로 변환해 주는 변환기를 내장하고 있습니다.

변환기는 시간이 지나면 효율이 떨어지고 점검을 필요로 합니다 입력 전력과 출력 전력을 비교함으로써 시스템 효율을 점검할 수 있습니다.

430 시리즈 II는 DC전력과 AC전력을 동시에 측정하여 변환 과정에서 얼마나 많은 전력이 손실되었는지 확인함으로써 변환기의 효율성을 측정합니다.

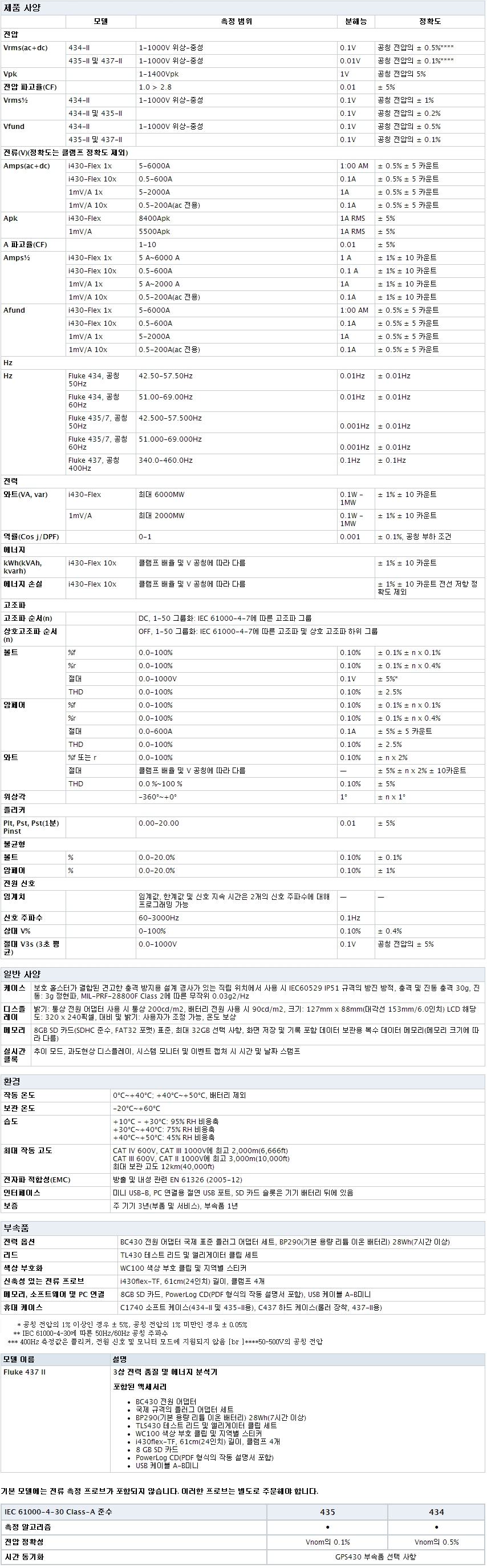

Technical specifications

Fluke 430 시리즈
