Class-A 준수로 까다로운 전력 품질 테스트에 대한 요건 충족

중간 및 낮은 전압 네트워크에서 유틸리티 및 산업용 배전 시스템 분석을 위해 설계된 이 전력 품질 모니터는 임계값, 알고리즘 및 측정 선택을 사용자 지정할 수 있는 유연성을 제공합니다.

1760 전력 레코더는 사용자가 선택한 매개 변수에 대한 가장 포괄적인 정보를 캡처합니다.

응용 분야

 – 고속 과전압 분석을 수행하여 향후 완화 및 예방적 유지보수를 위해 장비 고장의 근본 원인을 파악합니다.

   6000V 측정 범위의 빠른 과전압 분석을 통해 번개와 같은 매우 짧은 임펄스를 캡처할 수 있습니다.

 – 전원 진입점에서 인입 전력 품질을 검증합니다. Class A 규정을 준수하므로 Fluke 1760에서는 명확한 확인이 가능합니다.

 – GPS 시간 동기화를 사용하여 시설 내부 또는 외부에서 고장이 처음 발생한 위치를 신속하게 탐지할 수 있습니다.

 – 상이한 전원 시스템에서 완벽한 측정을 수행할 수 있습니다. 예를 들어 배터리 전압과 전력 출력을 동시에 기록하여 UPS 시스템 문제를 해결할 수 있습니다.

 – 기준 전력 품질을 평가하여 설치 전 중요 시스템과의 호환성을 검증하고 부하를 추가하기 전에 전기 시스템 용량을 확인할 수 있습니다.

주요특징

• Class-A의 완전한 준수: 엄격한 국제 표준인 IEC 61000-4-30 Class-A에 따라 테스트 수행
• GPS 시간 동기화: 데이터를 다른 기기의 이벤트 또는 데이터 세트와 정밀하게 상호 연관시킬 수 있음
• 유연하며 완전히 구성 가능한 임계값 및 스케일 계수: 사용자가 교란 검출 및 기록을 위한 세부 기준을 정의해 특정 문제를 찾아낼 수 있음
• 무중단 전원 공급(40분): 중요한 이벤트를 놓치지 않음 - 정전 시작 및 종료도 기록하여 원인 파악 지원
• 10MHz, 6000Vpk 파형 캡처: 가장 짧은 이벤트도 자세히 파악할 수 있음
• 2GB 데이터 메모리: 장시간 동안 여러 전력 매개 변수를 동시에 자세히 기록할 수 있음
• 포괄적인 소프트웨어 포함: 온라인 모드에서 근본 원인 분석, 통계 요약, 보고서 작성및 실시간 데이터 모니터링을 수행할 수 있는 추세 다이어그램 제공
• 플러그 앤 플레이: 자동 센서 감지로 빠르게 설정할 수 있음, 센서는 전원 구동 기기이므로 배터리를 사용할 필요가 없음
• 견고한 현장 디자인: 절연된 하우징 및 회전 구성 요소 없는 고체형 디자인으로 거의 모든 조건에서 안정적인 테스트 가능

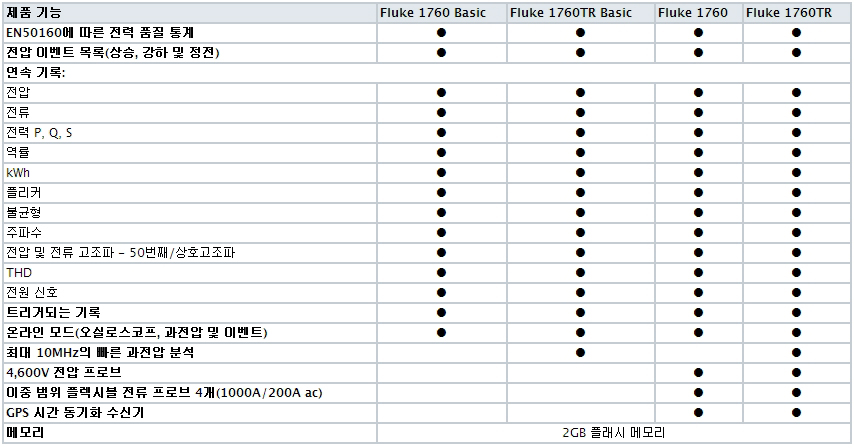

다음 네 가지 Fluke 1760 모델에서 선택할 수 있음

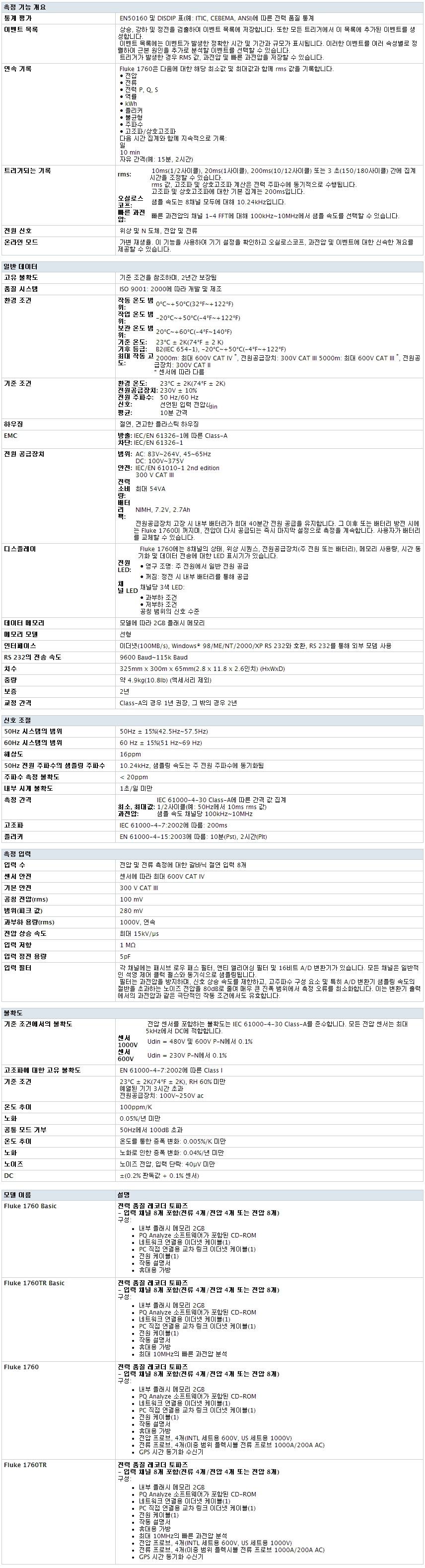

Technical specifications
