[Fluke A40B Series] 정밀형 AC/DC 전류 분류기 / Precision DC and AC Current Shunts
Fluke A40B Series Precision DC and AC Current Shunts
주요특징 (Features)
직류와 교류 전류 계측을 위한 정밀형의 저인덕턴스 분류기

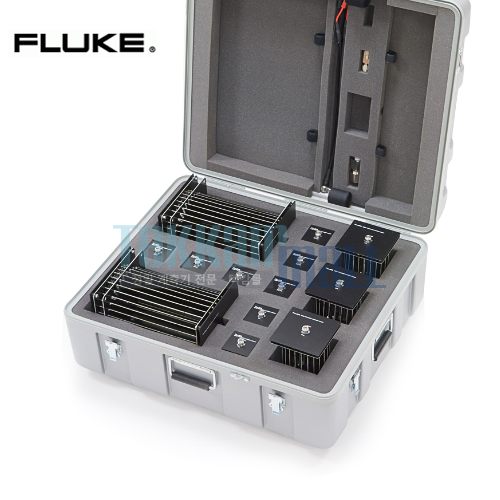

A40B 직류 및 교류 정밀형 전류 분류기는 14개 저인덕턴스 동측 전류 분류기, 아답터와 커넥터, 그리고 견고한 이동/보관 케이스로 구성됩니다.
1 mA ~100A의 전류를 위해 설계된 전류 분류기들은 직접측정 직류 또는 교류 전류측정은 물론, 직류/교류 전달측정에서의 실험실 사용을 위한 제품입니다.
이들은 우수한 저항값 안정성과 뛰어난 자체 가열형 전력계수 그리고 낮은 온도계수를 유지합니다.
이러한 모든 특성을 조합하여 이들 션트는 이전의 상용 션트 기술보다 높은 정확도로 dc-100kHz의 전류에 대한 직접 측정기능을 제공합니다.
이제 정밀측정은 보다 복잡한 기존의 교류/직류 전달방법 대신에 단일단계의 공정을 통해 실행가능 합니다.
• 정밀 교정기와 전류원의 교정/확인을 간편하게 합니다.
• 1mA에서 100A까지의 전류를 위한 션트
• 직류 (dc)부터 100khz에 해당
• 6 디케이드의 전류를 1, 2, 5로 나누는 14개의 개별적인 직류/교류 션트
• Ac/dc의 전환을 불필요하게 하는 간편한 직접 측정
• 일년에 ± 5.0 µΩ/Ω 이상의 안정도
• 1 kHz에서 ± 0.003° 이상의 평균 각도 정밀성
상세설명 (Description)
광범위한 션트값의 제공에 의해 0.1mA-100A의 측정이 가능합니다. 션트의 물리적 구성과 이에 사용된 부품은 편평한 주파수응답 (직류저항에 대한 진폭변위)을 보장합니다. 또한 100kHz에서의 위상변위는 최고정확도 측정을 제외하고는 무시할 정도로 충분히 작게 유지됩니다. 션트는 우수한 직류저항 안전성과 조합하여 전체 대역폭에 걸쳐 전류의 직접 측정에 사용 가능합니다. 이는 복잡한 직류/교류전달과정이 더 이상 다수의 정밀 전류측정 용도에 필요하지 않도록 하여, 정밀한 교류전류 측정을 단순화합니다. 이들 특성으로 인하여 A40B 션트는 교정기 검증과 같은 기존의 정밀형 전류측정 응용분야에 이상적입니다. 또한 넓은 전류범위에 의해 대전류 트랜스컨덕턴스 증폭기의 검증이 가능합니다. 낮은 위상편이 에러는 전력품질 또는 샘플링 디지털 전력계 측정 응용분야에 존재하는 것과 같은 비정현파 파형의 측정에 필수적입니다.
◈ 기술요약
션트는 네 개의 다른 사이즈로 제공. 전체 전류 분류기 세트는 다음과 같이 구성됩니다:
• 4개의 포장된 직류 교류 전류 분류기: 1 mA, 10 mA, 20 mA, 50 mA
• 5개의 소형 방사형 직류 교류 전류 분류기: 100 mA, 200 mA, 500 mA, 1 A, 2 A
• 3개의 중형 방사형 직류교류 전류 분류기 5A, 10 A, 20 A
• 2개의 대형 방사형 직류 교류 전류 분류기: 50 A, 100 A
정격 전류 입력에 대한 전압 출력은 정격 0.8 V 출력은 전압계나 정밀 전압계, AC 측정 표준, AC/DC 전달 표준 (standard), 열 전압 전환기 등의 측정기로 측정하여 다양한 metrology 용도에 적합합니다.
방사형 직류 교류 전류 분류기 설계는 성능은 최대화하면서 외부 자장은 최소화합니다. 직류 교류 전류 분류기의 개방형 디자인은 공기 흐름을 최대화하여 션트가 최소한의 전력 계수 효과를 갖도록 합니다. 이는 션트가 넓은 전류 범위에서 안정적인 저항 특성을 지닐 수 있도록 합니다.
직류 교류 전류 분류기 저항은 장치 동작에 최소한의 영향을 끼치도록 설계되었습니다. 100 A 션트 저항은 8 mmΩ, 10mA 션트는 80 Ω 으로 증가합니다. 부가적으로 1mA션트에는 배터리 동작 버퍼 증폭기가 포함되어있습니다. 이는 출력 전압을 증폭하여 800 Ω 션트 저항이 측정 장치와 최소한의 영향만 끼칩니다.
◈ 교정 보고서
A40B 시리즈 정밀 직류 교류 션트는 소급된 교정을 정보를 기본으로 포함합니다. 선택사양으로, 17025A 인증 교정 보고서도 제공됩니다.
Technical specifications
| 절대정확도 | |||
| 다음의 표는 k-2, 교정값에 대한 약 95% 신뢰수준에 대한 1년간 절대정확도 사양입니다/ 사양에는 1년간 안정성, TCal ± 1 °C 에 대한 발열효과 그리고 교정값의 측정불확도가 포함됩니다. | |||
| 션트 공칭전류: | 사양: ± μA/A, TCal ±1 °C, ≤ 50 % RH 1,2,3,5 | ||
|---|---|---|---|
| DC: | 1 kHz | 100 kHz | |
| 1 mA4 | 20 | 55 | 150 |
| 10 mA | 20 | 26 | 26 |
| 20 mA | 20 | 26 | 26 |
| 50 mA | 20 | 23 | 23 |
| 100 mA | 20 | 24 | 24 |
| 200 mA | 20 | 26 | 26 |
| 500 mA | 21 | 27 | 28 |
| 1 A | 21 | 27 | 31 |
| 2 A | 21 | 27 | 48 |
| 5 A | 21 | 31 | 71 |
| 10 A | 26 | 37 | 92 |
| 20 A | 26 | 43 | 113 |
| 50 A | 32 | 55 | 144 |
| 100 A | 35 | 65 | 174 |
| 1 측정전류는 다음에 의해 결정됩니다. I = (V/Rcalibrated) x(1 + (AC-DCcalibrated /1,000,000)); 여기서 AC-DCcalibrated 는 ppm단위로 명시. 2 1kHz 이상에서는 다음을 이용하여 양 주파수 fupper 와 flower 간의 사양(si)을 보간 계산합니다. si = slower + (fi – flower) × (supper – slower) ÷ (fupper – flower. 3 상대습도가 사양한계치 밖인 경우 20 μA/A 를 추가. 4 1mA 사양들은 배터리충전기가 연결되어 있지 않은 상태에서 적용됩니다. 5 사양에서는 전압검출소자에 의한 부하효과를 가정하지 않습니다. 사용설명서의 출력전압측정-부하효과 이하 참조. |
|||
| 최대 AC-DC 차이 | ||
| 션트 공칭전류: | 최대 AC-DC 차이(± ppm)1,2 | |
|---|---|---|
| 1KHz | 100 kHz | |
| 1 mA3 | 53 | 150 |
| 10 mA | 20 | 40 |
| 20 mA | 18 | 30 |
| 50 mA | 13 | 16 |
| 100 mA | 14 | 27 |
| 200 mA | 17 | 28 |
| 500 mA | 17 | 21 |
| 1 A | 17 | 23 |
| 2 A | 17 | 44 |
| 5 A | 23 | 69 |
| 10 A | 28 | 98 |
| 20 A | 37 | 150 |
| 50 A | 47 | 180 |
| 100 A | 60 | 300 |
| 1. 사양은 dc로부터의 최대 편평도 편차를 표시하며, 측정된 AC-DC 차이와 측정불확도 양자를 포함합니다. 이들은 k=2, 약 95% 신뢰도에 대해 명시되어 있습니다. 2. AC-DC 차이의 1년간 안정성을 포함합니다. 3. 1mA 전류 분류기의 사양은 TCal ± 1 °C 에 대해 적용됩니다. |
||
| 일반사양 | ||
| 사이즈 (최대) | 션트 값: 높이: 폭: 전체 길이1 |
1 mA ~ 2 A 70 mm (2.75 in) 70 mm (2.75 in) 124 mm (4.9 in) |
|---|---|---|
| 션트 값: 높이: 폭: 전체 길이1 |
5 A ~ 20 A 130 mm (5 in) 130 mm (5 in) 210 mm (8.25 in) |
|
| 션트 값: 높이: 폭: 전체 길이1 |
50 A 및 100 A 200 mm (7.9 in) 200 mm (7.9 in) 343 mm (13.5 in) |
|
| 1 입력과 출력 커넥터를 포함하며, 부품 생산업체에 따라 변경 가능 | ||
| 물리적/기계적 파라미터 | 션트 값 중량 입력커넥터 출력커넥터 |
1 mA ~ 20 A 0.7 kg (1.6 lb) N형 (female) N형 (female) |
| 션트 값 중량 입력커넥터 출력커넥터 |
50 A 및 100 A 3.4 kg (7.5 lb) LC형 (female) N형 (female) |
|
| 동작환경 | 온도 | 13 °C ~ 33 °C |
| 교정온도 (Tcal) 범위 | 18 °C ~ 28 °C | |
| 최고사양 1,2에 대한 습도범위 | ≤ 50 % RH | |
| 고도 | 0 m ~ 3,000 m | |
| 1 저항 안정도는 습도의 영향을 받지만 가역적으로 변화합니다. 2 해당 RH 이외의 범위로 션트를 교정하더라도 RH +-10%의 상대 습도에서 저장되고 사용되는 경우 안정도 사양을 만족할 수 있습니다. |
||
| 저장 운송 환경 (1mA 전류 분류기 이외의 모델의 경우) | 손상을 피하기 위한 온도 | -20 °C ~ 140 °C |
| 성능1을 유지하기 위한 온도와 습도 | 5 °C ~ 45 °C; 15 % ~ 80 % RH | |
| 비동작 고도 | 0 m ~ 12,000 m | |
| 1 지나치게 높거나 낮은 온도 및 습도에서 저장하는 경우, 션트 저항이 최고 ± 20 ppm 가량 변화할 수 있습니다. 동작 환경에 맞게 사용되거나 저장되는 경우, 션트는 30일 이내에 정상적인 저항 값을 회복하게 됩니다. | ||
| 추가 1mA 전류 분류기 사양 | |
| 출력저항 | 8 MΩ |
|---|---|
| 최대 안전 출력 전류 | 11 mA (예: 90 Ω 부하에 1V 출력) |
| 최대 커패시턴스 부하 | 800 pF |
| 출력 전압 정류 | 15 ppm/100 pF |
| 최대 출력 dc v 오프셋 | ± 100 μV (일반 ± 25 μV) |
| 일반 에러@ 1 Mhz | < 2 % |
| 배터리 사양 | ||
| 배터리 크기 | AAA (44.5 mm x 10.5 mm) | |
|---|---|---|
| 배터리 기술 | Nickel-Metal Hydride (NiMH) | |
| 필요한 배터리 개수 | 8 (4개씩 2그룹) | |
| 정격 배터리 전압 | 1.2V (4개 그룹당 4.8v) | |
| 일반적인 배터리 용량 | 800mAh | |
| 배터리를 보존할 저장 운송 환경 | 90일 이하: | -20 °C ~ 40 °C |
| 1년 이하: | -20 °C ~ 30 °C | |
| 충전 시간 (완전 방전 시) |
100분 | |
| 완충 후 최대 동작 시간 | 최대 출력 부하 (11 mA): | 18시간 |
| 고 임피던스 부하: | 24시간 | |
| 권장 냉각 기간: | 100분 | |
| 터리 용량 감소를 방지하기 위해 일년에 2회 이상 충전해야 합니다. | ||
Accessary
| 기본 악세사리 | ||
|---|---|---|
| A40B/SET | 다음을 포함한, 전체 전류분류기 세트 • 14개 분류기 |
|
| A40B-001MA | 1mA 전류분류기 | |
| A40B-010MA | 10 mA 전류분류기 | |
| A40B-020MA | 20 mA 전류분류기 | |
| A40B-050MA | 50 mA 전류분류기 | |
| A40B-100mA | 100 mA 전류분류기 | |
| A40B-200mA | 200 mA 전류분류기 | |
| A40B-500mA | 500 mA 전류분류기 | |
| A40B-1A | 1A 전류분류기 | |
| A40B-2A | 2A 전류분류기 | |
| A40B-5A | 5A 전류분류기 | |
| A40B-10A | 10A 전류분류기 | |
| A40B-20A | 20A 전류분류기 | |
| A40B-50A | 50A 전류분류기 | |
| A40B-100A | 100A 전류분류기 | |
Option(옵션)
| 옵션액세서리 | |
|---|---|
| A40B-ADAPT/LC | LC 수 대 LC 수 어댑터 |
| A40B-ADAPT/LCN LC | 암 대 N 수 직렬한 어댑터 |
| A40B-CAL/LC | 2개 분류기를 측정을 위해 직렬연결하기 위한 대전류 어댑터(LC 대 LC) |
| A40B-CAL/N | 2개 분류기를 측정을 위해 직렬연결하기 위한 저전류 어댑터(N 대 N) |
| A40B-CASE | 유리섬유 운반 케이스 |
| A40B-LEAD/4MM | N 대 4mm 이중바나나 커넥터 |
| A40B-LEAD/N | N 수 대 N 수 단자 |
| A40B-ADAPT/SPADE | LC male to spade lug terminals |
