HIOKI 3197

[HIOKI 3197] 전력 품질 분석계 / 전력계/전력측정기

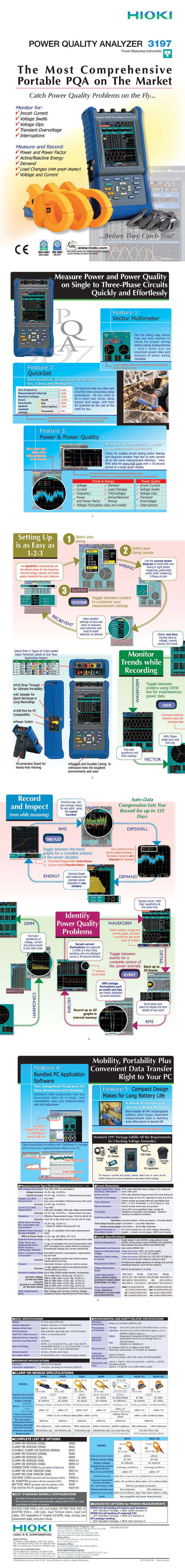

HIOKI 3197 Power Qulity Analyzer

주요특징 (Features)

• 원감시 항목
- Inrush Current(돌입전류)
- Voltage Swells(전압상승)
- Voltage Dips(전압강하)
- Transient Overvoltage(과도전압)
- Interruptions(정전)

• 주요 측정/기록가능 항목
- Power and Power Factor(전력과 역률
- Active/Reactive Energy(유효/무효 에너지)
- Demand(디멘드)
- Load Changes(부하 변화)
- Voltage and Current(전압과 전류)

상세설명 (Description)

• 해외의 각종 전력 라인의 측정에 대응할 수 있습니다

: 전압·전류 입력 모두3 채널분 을 입력할 수 있습니다. 1 받침대로 단상2 선 , 단상3선 , 삼상3선 , 삼상4선의 측정라인에 대응한 전압·전류·전력의 각종 측정을 할 수 있습니다. 삼상4 선 선을 연결함에서는 , 중성선 전류를 연산처리로 요구할 수가 있습니다.

• 전력 측정시의 오 선을 연결함을 확인할 수 있는 벡터 멀티 미터 기능을 탑재하고 있습니다
: 화면상에 선을 연결함도와 검상( 벡터도)·전압·전류 측정치를 표시. 게다가 올바른 선을 연결함시의 벡터 안내도도 동시에 표시되어 오 선을 연결함의 확인을 할 수 있고 확실한 측정 준비를 할 수 있습니다.

• 번거로운 설정 조작을 간이 설정 기능으로 간단하게 설정할 수 있습니다.
: 「간이 설정」기능에 의해 , 선을 연결함과 사용하는 클램프 전류 센서의 설정만으로 설정이 완료합니다. 전원 이상을 포착하고 귀의치의 설정 등은 자동 설정되기 때문에 , 곧바로 측정을 개시할 수 있습니다.

• 기록 데이터 자동 압축기노우로 장기 측정시도 안심해 측정할 수 있습니다.
: 기록 개시 후는1 초간격으로 기록을 개시해 , 내부 기록 메모리가 가득하게 되면(자) 자동적으로 기록 간격을 넓게 해 , 최대로1 시간 인터벌까지 자동 변경합니다. 이것에 의해 , 단기의 측정이어도 장기의 측정이어도 해석에 최적인
데이터 용량에 들어갑니다. 최장으로 약125 일간의 연속 측정을 할 수 있습니다.

• 각종 클램프 전류 센서를 선택할 수 있어 전류·전력 측정의 여러가지 용도에 대응할 수 있습니다
: 폐사 기존의AC 클램프 전류 센서를 접속할 수 있어 측정은 수mA 의 누설 전류 측정으로부터 최대5000A 의 부하 전류 측정까지 각종 전류 센서로 대응할 수 있습니다.

• 각종 전원 품질 파라미터의 동시 측정으로 전원 이상 해석을 서포트합니다
: 전원 이상은 , 발생의 징조 , 이상의 발생 , 복합 현상의 발생 등 해석에는 여러가지 데이터가 필요합니다.
3197 그럼 각종의 전원 품질 파라미터를 동시 측정해 기록하는 것으로 상세한 해석을 서포트합니다.

• 측정 항목
: 트란젠트오바 전압( 임펄스(inpulse)), 전압 스웰 , 전압 딥 , 순간 정전(인타라프션), 주파수 , 전압 , 전압 파형 피크 , 전류 , 전류 파형 피크 , 유효 전력 , 피상 전력 , 무효 전력 , 역률 , 변위 역률 , 전압 불평형율 , 고조파 전압 , 고조파 전류 , 고조파 전력 , 기본파 전압 위상차이 , 기본파 전류 위상차이 , 종합 고조파 전압 일그러짐율(THD-F),K 팩터 , 유효 전력량 , 무효 전력량 , 유효 전력 디맨드 , 무효 전력 디맨드

• 실효가와 전압 변동의 시계열 그래프 표시로 전압 이상의 징조가 잡기 쉽다

: 각종 전원 품질 파라미터의 변동을 시계열 그래프로 기록 표시해 , 인터벌 마다 연산한 최대치·평균치· 최소치를 기록 표시합니다. 전압 실효가는IEC 규격에 따른 측정 연산에 의해 , 전압 변동의 시계열 그래프 표시나 전압 스웰 , 전압 딥 , 순간 정전의 이벤트 검출을 합니다.

• 전력 관리/ 에너지 절약 계측에 필요한 디맨드·적산 전력량 측정을 할 수 있습니다

: 전력의 소비/ 회생 , 지연/ 진보라고 하는 극히 성별의 디맨드나 적산 전력량 측정을 할 수 있습니다. 디맨드나 적산 전력량을 시계열 그래프로 확인할 수 있기 때문에 , 현장에서 전력 소비의 추이 등 확인할 수 있습니다.

• 확실한 이벤트 검출(이상 검출) 기능으로 전원 트러블의 해석을 서포트합니다
: 측정중으로 설정했고 귀의치를 넘으면(자) , 이벤트를 검출·기록합니다. 검출한 이벤트는 , 발생 회수 , 상세 수치 데이터 , 이상 파형으로서 해석을 할 수가 있습니다. 이벤트에는 , 전압 스웰 , 전압 딥( 순간 저하), 순간 정전 , 돌입전류, 트란젠트오바 전압등이 있습니다.

• 브레이커의 여행 등 돌입전류·기동 전류의 측정을 간단하게 할 수 있습니다

: 모터의 기동 전류나 브레이커의 여행 전류 측정등을 할 수 있습니다. 30 초간의 전류 실효가를 기록해 그래프 표시할 수 있습니다.

• 측정 데이터를 내부 메모리에 기록 , 박크압메모리로 데이터가 사라지지 않습니다
: 4MB 의 내장 메모리에 측정 데이터를 기록합니다. 약10 년 교환 불요의 리튬 전지로 백업 되어 전원을 꺼도 사라지지 않습니다.

• 4.7 인치 칼라LCD 탑재에 의해 , 수치·파형·그래프등을 그래픽 표시하는

• 표시 언어를3 국어로부터 선택 , 조작 방법을 어시스트 하는 헬프 메세지도 충실합니다
: 일본어 , 영어 , 중국어의3 국어로부터 표시 언어를 선택 , 게다가 설정 항목을 헬프 메세지 기능으로 설명합니다.

• 5 종류의 채널색( 입력 단자색) 선택할 수 있어 측정 라인에 맞추어 칼라 코디네이트 할 수 있습니다.

• 충전식 배터리를 표준 장비 , 외부 전원 공급없이6 시간의 연속 측정을 할 수 있습니다
: AC 어댑터 및 충전식 배터리를 표준 부속되어 있습니다. 배터리만의 사용으로6시간의 연속 측정을 할 수 있습니다.

• 현장에서의 기동성 , 조작성을 양립한 소형 타입으로 쓰기 쉽다
: 한 손으로 가질 수 있는 크기로1.2 kg 의 가벼움입니다. 러버 일체형으로 손에 친숙해지는 외형입니다.

• USB2.0 인터페이스 장비 , 전용 해석 소프트웨어도 부속되고PC 에 의한 데이터 해석도 순조롭게 할 수 있습니다
: USB 케이블( 부속)을 접속해 , 부속의 전용 해석 소프트웨어를 사용해 컴퓨터로 , 본기의 원격 조작· 데이터 전송·데이터 해석을 할 수가 있습니다.

• 옵션의 어플리케이션 소프트에 의한 해석에도 대응할 수 있습니다 (예정)
: 옵션의9624 PQA 하이뷰 및9624 PQA 하이뷰프로를 사용하는 것으로 ,3196 전원 품질 analyzer와 함께 본기로 기록한 측정 데이터를 상세 해석할 수가 있습니다.

• 주사용처

- 전력 공급 관련
: 전력회사 등 전기를 공급 판매하고 있는 사업에 있어서의 전원 품질 유지/관리 및 전원 트러블 발생시의 원인 해석에
- 전력 계통 설비 관련···
: 수변전 설비 관련 메이커 , 전기 보안 협회 , 전기공사 등 전력 설비의 성능 평가/유지 , 계통 운용의 전력 품질의 정기 보수·트러블 해석에.
- 대형 전기 설비 관련···
: 반도체 제조장치 , 자동 판매기 , 공작기계 ,OA 기기 ,UPS 기기 , 공기조절 기기 , 용접기의 평가 , 트러블 해석에
- 공장등 의 보수/점검/전력 관리/에너지 절약 관련···
: 각종 공장의 전력 라인 보수/관리 , 생산 설비의 보수/관리 ,ESCO 사업·에너지 절약 대책 , 건물관리회사 사업 , 병원·의료기기의 보수/관리 , 통신 관련 설비의 보수/관리등의 전원 품질 유지/트러블 해석에.
