HIOKI PW3198은 단종된 모델로 대체모델은 HIOKI PQ3198입니다.
[HIOKI PW3198] 전력 품질 분석계
HIOKI PW 3198 Power Quality Analyzer
주요특징 (Features)
• 세계 기준에 부합하는 문제 검증이 가능
• 정확한 측정을 끊긴없이 연속 측정 (V : 정격 전압의 ± 0.1 %, A · W : ± 0.2 % rdg. ± 0.1 % fs)
• CAT IV 600V 안전 설계로 전력 인입 선도 측정 가능
• 고차 고조파 측정도 커버하는 80kHz까지의 광대역 전압 측정
• 넓은 다이나믹 레인지 입력 낮은 전압 1300V (3 상 4 선 선간 전압)까지
• 과도 오버 전압은 최대 6000Vpeak, 700kHz까지 측정 가능
• 풍부한 인터페이스 (LAN, USB, SD 카드)
• GPS 옵션에서 여러 기기 간의 데이터 동기화를 확보 가능
상세설명 (Description)

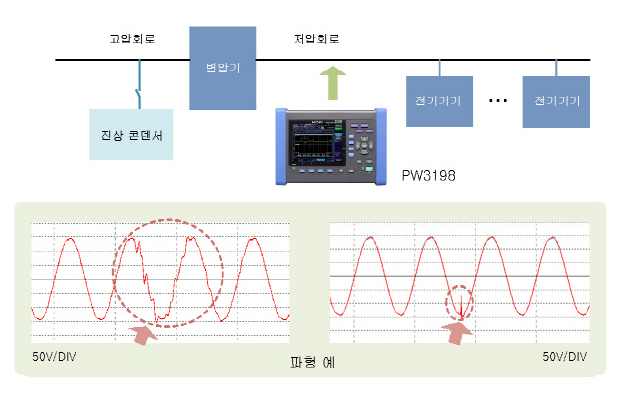

◈ 역률 개선용 콘덴서 전화 시의 노이즈 측정
- 전원품질 분석계 PW3198를 사용하여 역률 개선용 콘덴서의 전환 시 발생하는 저압회로 측 기기 전원에 영향을 주는 노이즈파형을 측정합니다.
• 수전설비에 설치되어 있는 역률 개선용 콘덴서가 작동될 때, 저압회로 부분까지 대책장치가 없으면 스위칭 노이즈(switching noise)가 저압회로 측으로 전파될 수가 있습니다.
• 이렇게 간혈적으로 발행하는 노이즈를 검출하는 데는 전원품질 분석계 PW3198의 "전압파형비교" 이벤트가 유용합니다.
"전압파형비교" 이벤트는 200ms 전의 파형에서 판정영역을 자동추출 생성하여 200ms의 판정파형과 비교합니다.
• "전압파형비교" 이벤트는 전압 레인지의 퍼센트로 설정합니다.
여기서 설정값으로 10%~15%를 권장합니다.
• 설정값을 초과한 파형에서 이벤트가 발생하면 이벤트 발생 시의 파형이 기록됩니다.
- 사용기기 : 전원품질 분석계 (PW3198, PW3198-90), PC어플리케이션 소프트웨어 9624-50세트
◈ 낙뢰로 인한 저압회로의 전압강화(dip) 측정
• 고압계통에 낙뢰 발생 시 전압강화 현상은 피할 수 없습니다. 이 영향으로 인하여 저압회로에도 전압강하 현상이 나타날 수 있으므로 사용자 측에서도 이에 대한 대책 마련이 필요합니다.
• 전압강화 검출에는 전원품질 분석계 PW3198의 "전압dip(전압강하)" 이벤트가 유용합니다. "전압dip(전압강하)" 이벤트는 전압 실효값이 특정 값 이하로 내려가게 되면 검출됩니다.
• "전압dip(전압강하)" 이벤트가 발생하면, 이벤트 발생 전 0.5s 사이, 발생 후 29.5s 사이의 실효값 변동과 이벤트 발생 당시의 200ms 사이의 순간파형이 기록됩니다.
- 사용기기 : 전원품질 분석계 (PW3198, PW3198-90), PC어플리케이션 소프트웨어 9624-50세트
◈ 태양광 발전 시스템의 전원 품질조사
- 태양광 발전시스템의 유지보수, 동작확인, 문제해결(trouble shooting)에 필요한 데이터를 한 대에서 동시에 측정합니다.
[포인트]
• 전원품질 분석계 PW3198은 전원품질과 전압 전류 실효값, 돌입전류, 전력, 전력량 등의 데이터를 동시에 측정할 수 있습니다.
• 간편설정 코스가 있어 결선과 클램프를 선택 후, "전압이상검출", "기본전원품질측정", "돌입전류측정", "측정값기록", "EN50160" 중에서 선택함으로써 설정을 쉽게 할 수 있습니다.
• 간편설정 코스 중 "기본전원품질측정"을 선택하면 다음과 같은 측정이 가능합니다.
- 10분 간격으로 측정 : 깜빡거림현상(flicker), 전압 실효값, 고조파(Harmonics) 실효값, 종합고조파 왜곡률, 역률
- 이벤트 항목 설정 : 트란젠트 오버(transient over)전압, 전압상승(swell), 전압강하(dip), 순간정전, 전압 실효값, 전류 실효값, 전압파형 피크, 전류파형 피크, 주파수,
전압DC변동(ch4 만), 전류DC변동(ch 4 만), 전압 불평형률(역상) 0,3,5,7,9,11차 고조파 전압, 0차 고조파 전류, 종합고조파 왜곡률
• 이벤트 파형을 최대 1,000건(반복기록 NO 시에는 최대 55,000건)까지 SC카드에 저작 가능합니다.
- 사용기기 - 전원품질 분석계 (PW3198, PW3198-90), PC어플리케이션 소프트웨어 9624-50세트, 전류센서
Technical specifications
| Measurement line type | Single-phase 2-wire, Single-phase 3-wire, Three-phase 3-wire or Three-phase 4-wire plus one extra input channel (must be synchronized to reference channel during AC/DC measurement) |
|---|---|
| Voltage ranges | Voltage measurement: 600.00 V rms Transient measurement 6.0000 kV peak |
| Current ranges | 500.00 mA to 5.0000 kA AC (depends on current sensor in use) |
| Basic accuracy | Voltage: ±0.1% of nominal voltage |
| Current: ±0.2% rdg. ±0.1% f.s. + current sensor accuracy | |
| Active power: ±0.2% rdg. ±0.1% f.s. + current sensor accuracy | |
| Measurement items | Transient over voltage : 2MHz sampling. Frequency cycle : Calculated as one cycle, 40 to 70Hz Voltage (1/2) RMS: one cycle calculation refreshed every half cycle. Current (1/2) RMS: half-cycle calculation. Voltage swell, Voltage dips, Voltage interruption Inrush current Voltage waveform comparison Instantaneous flicker value: As per IEC61000-4-15 Frequency: Calculated as 10 or 12 cycles, 40 to 70Hz 10-sec frequency: Calculated as the whole-cycle time during the specified 10s period, 40 to 70Hz Voltage waveform peak, Current waveform peak Voltage, Current, Active power, Apparent power, Reactive power, Active energy, Reactive energy, Power factor, Displacement power factor, Voltage unbalance factor, Current unbalance factor (negative-phase, zero-phase) High-order harmonic component (voltage/ current): 2kHz to 80kHz Harmonic/ Harmonic phase angle (voltage/ current), Harmonic power: 0th to 50th orders Harmonic voltage-current phase angle: 1th to 50th orders Total harmonic distortion factor (voltage/ current) Inter harmonic (voltage/ current): 0.5Hz to 49.5Hz K Factor (multiplication factor) IEC Flicker, Δ V10 Flicker |
| Record | 55 weeks (with repeated recording set to [1 Week], 55 iterations) 35 days (with repeated recording set to [OFF]) |
| Interface | SD/SDHC card, RS-232C, LAN (HTTP server funtion), USB2.0 |
| Display | 6.5-inch TFT color LCD (640×480 dots) |
| Power supply | AC ADAPTER Z1002 (12V DC, Rated power supply 100V AC to 24 V AC, 50/60Hz) BATTERY PACK Z1003 (Ni-MH 7.2V DC 4500mAh) |
| Dimensions, mass | 300mm(11.81in)W × 211mm(8.31in)H × 68mm(2.68in)D (excluding protrusions), 2.6kg(91.7oz) (including battery pack) |
Accessary
| 기본 악세사리 |
|---|
| • Instruction manual×1 • Measurement guide×1 • VOLTAGE CORD L1000×1 set • Spiral Tube×1 • Input Cable Labels×1 • AC ADAPTER Z1002×1 • Strap×1 • USB cable (1m 3.28ft length)×1 • BATTERY PACK Z1003×1 • SD MEMORY CARD 2GB Z4001×1 |
