[FLUKE 500 Series] 배터리 분석기 / Battery Analyzers
Fluke 500 Series Battery Analyzers

감소된 테스트 복잡성, 단순화된 작업의 흐름 및 직관적 사용자 인터페이스는 쉽게 사용할 수 있는 새로운 수준의 배터리 테스트를 제공합니다.

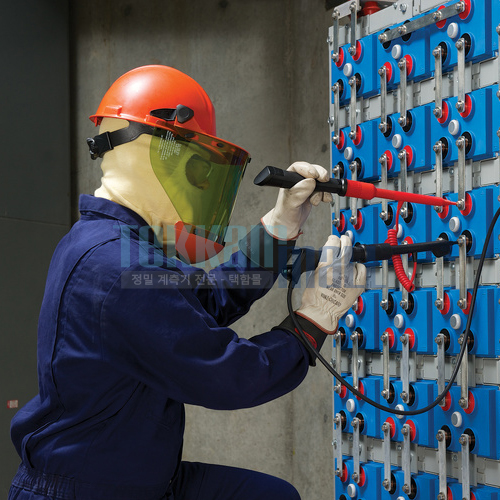

Fluke 500 시리즈 배터리 분석기는 관리, 문제 해결 및 중요한 배터리 백업 애플리케이션에 사용되는 각각의 고정형 개별 배터리 및 배터리 뱅크의 성능 테스트를 위한 이상적인 도구입니다. 직관적인 사용자 인터페이스, 컴패트한 디자인과 견고한 구조는 최적의 성능, 테스트 결과 및 신뢰성을 보장합니다. Fluke 500 시리즈 배터리 분석기는 자동 문자열 함수 테스트 및 테스트 프로브 통합 적외선 온도 측정 시스템을 사용하여 DC 전압 및 저항 테스트에서 완전한 조건 테스트에 이르기까지 다양한 범위를 담당합니다. 500 시리즈 배터리 분석기는 모든 유형의 고정형 배터리 측정을 위해 설계되었습니다.

◈ Fluke BT510의 주요 기능

• 배터리 전압 – Fluke 배터리 분석기는 테스트 중인 배터리의 전압을 측정할 수도 있습니다.
• 방전 전압 – 방전 모드는 방전 또는 부하 테스트가 진행되는 동안 사용자가 지정한 간격으로 수 차례에 걸쳐 각 배터리의 전압을 수집합니다. 사용자는 배터리가 차단 전압까지 도달하는 시간을 계산할 수 있으며 이 시간을 통해 이 배터리의 용량 손실을 판별할 수 있습니다.
• 리플 전압 테스트 – DC 충전 및 인버터 회로에서 정류된 전압 중 불필요한 잔류 AC 성분을 측정합니다. 이를 통해 DC 충전 회로의 AC 성분을 테스트하고 배터리 노후화의 근본 원인 중 하나를 찾을 수 있습니다.
• 미터 및 시퀀스 모드 – 미터 모드는 빠른 테스트 또는 문제 해결에 사용할 수 있습니다. 이 모드에서는 측정 또는 시간 순서대로 판독값을 저장하고 읽을 수 있습니다. 시퀀스 모드는 여러 전원 시스템 및 배터리 시리즈의 유지보수 작업을 위한 모드입니다. 작업을 시작하기 전에 데이터 관리 및 보고서 작성 작업에 대한 프로필을 구성할 수 있습니다.
• 임계값 및 경고 – 사용자는 최대 10세트의 임계값을 구성하여 각 측정 후 통과/실패/경고 표시를 수신할 수 있습니다.
• 자동 보류 – 자동 보류가 켜진 상태에서는 판독값이 1초간 안정적으로 유지될 경우 해당 수치가 캡처됩니다. 판독값은 새 측정이 시작되면 캡처 해제됩니다.
• 자동 저장 – 자동 저장이 켜진 상태에서는 자동 저장 측정값이 캡처된 이후에 측정된 값이 내장 메모리에 자동으로 저장됩니다.
• Fluke 배터리 관리 소프트웨어 – 제품에서 PC로 데이터를 손쉽게 가져올 수 있도록 지원합니다. 측정 데이터 및 배터리 프로필 정보는 관리 소프트웨어를 통해 저장 및 보관되며 비교 및 추세 분석에 사용할 수 있습니다. 모든 측정 데이터, 배터리 프로필 및 분석 정보를 사용하여 보고서를 손쉽게 작성할 수 있습니다.
• 포괄적인 로깅 기능 – 테스트 도중 모든 측정 값은 자동으로 캡처되며 다운로드 전 또는 분주한 분석 전에 도구에서 검토할 수 있습니다.
• 최적화된 사용자 인터페이스 – 빠르고 편리한 설정을 통해 매번 올바른 데이터를 캡처할 수 있습니다.
• 배터리 수명 - 8시간 이상 연속 작동이 가능한 7.4 V 3000 mAh 리튬 이온 배터리가 사용됩니다.
• USB 포트 - 제공된 데이터 분석 및 보고서 관리 응용 소프트웨어에 빠르게 데이터를 다운로드할 수 있습니다.
• 업계 최고의 안전 등급 – 최대 CAT III 600 V, 1000 V dc 모든 종류의 배터리 전원 공급 장비의 안전 측정을 위한 등급

◈ Fluke BT520의 주요 기능:

 캐비넷 및 접근이 어려운 장소의 배터리 측정을 위해 설계되었습니다.
다음을 포함한 위 항목 모두

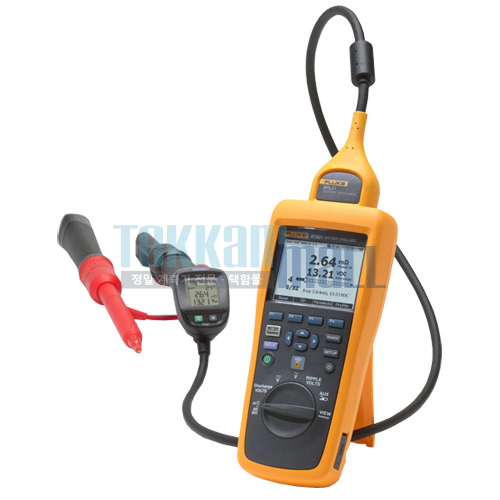

• BTL20 지능형 테스트 프로브세트: 길고 짧은 프로브 확장기 및 시각적/청각적 피드백을 위한 기본 탑재 LCD 디스플레이 및 스피커
• 대형 소프트 케이스

◈ Fluke BT521의 주요 기능:

온도 측정 통합을 필요로 하는 사용자를 위해 설계되었습니다.
다음을 포함한 [19]¹다음을 포함한 [21]

• BTL21 Interactive Test Probe(지능형 테스트 프로브): 긹고 짧은 프로브 확장기 및 시각적/청각적 피드백을 위한 기본 탑재 LCD 디스플레이 및 스피커, 그리고 각 테스트의 음극 배터리 포스트의 온도 측정을 위한 통합형 적외선 온도 센서
• 무선 기능은 Fluke 배터리 분석용 모바일 앱(Fluke BA Mobile)에서도 작동합니다.²
  - 배터리 분석기에서 프로파일 및 관련 테스트 결과 보기
  - (.csv) 데이터 형식으로 이메일을 통해 프로필과 테스트 결과를 발송하기

¹ Fluke BT-521과 함께 포함되지 않은 BLT20은
² 현재 Fluke Connect™ 앱과 호환되지 않음

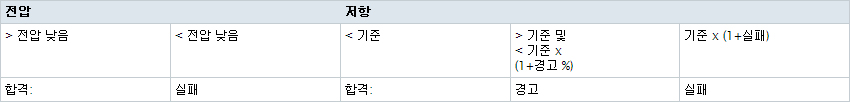

전압 및 저항 임계값

Fluke 배터리 분석기를 사용하면 상위 및 하위 측정의 임계값 또는 공차 범위를 빠르고 쉽게 정의할 수 있습니다.

테스트 프로세스 도중에는 각 측정 이후에 통과, 실패 또는 경고의 결과를 표시하는 사전 정의된 임계값 수준에 측정된 값이 자동으로 비교됩니다.

최대 10개의 임계값 모음을 저장할 수 있으며 임계값 지표는 다음 기준에 따라 결정됩니다.

FlukeView 배터리 관리 소프트웨어

Fluke 배터리 관리 소프트웨어를 사용하면 배터리 분석기의 데이터를 빠르고 쉽게 PC로 가져올 수 있습니다. 측정 데이터 및 배터리 프로파일 정보는 관리 소프트웨어를 통해 저장 및 보관되며 결과 비교 및 추세 분석에 사용할 수 있습니다. 모든 측정 데이터, 배터리 프로필 및 분석 정보를 사용하여 보고서를 손쉽게 작성할 수 있습니다.

• 빠른 보기(저장된 판독값)
• 프로파일 관리
• 최종 사용자가 정의한 임계값이 포함된 배터리 스트링의 히스토그램
• 배터리 추세 기록 데이터
• 여러 회의 방전 전압
• 빠른 보고서 설정
• Fluke 배터리 분석기 펌웨어 업그레이드

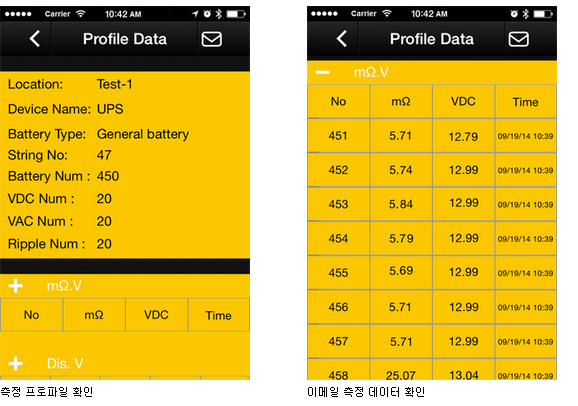

Fluke 배터리 분석 모바일 앱

BT521은 전용 Fluke 배터리 분석기 모바일 앱을 통한 측정을 진행하는 동안 데이터 다운로드 및 원격 디스플레이를 위한 무선 통신을 제공합니다. 참고: Fluke BT521은 현재 Fluke Connect와 호환되지 않습니다.

Fluke 배터리 분석 모바일 앱을 사용하여 수행 가능한 작업:

• 프로파일 찾기
• 시퀀스 테스트 데이터 검토
• 이메일로 시퀀스 테스트 데이터 전송

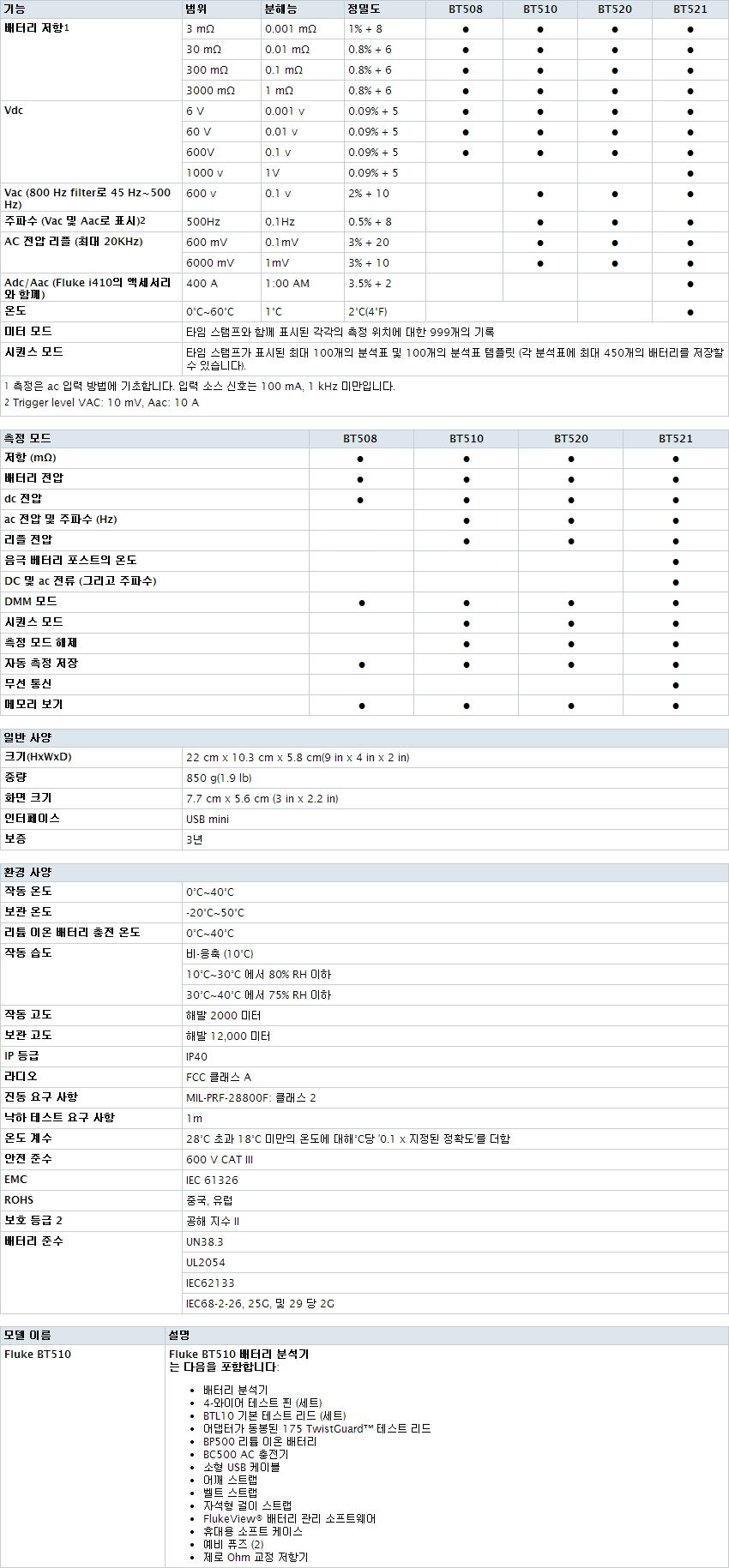

Technical specifications
