[4200] Earth Clamp Testers
이미지 확대 보기
  • [4200] Earth Clamp Testers

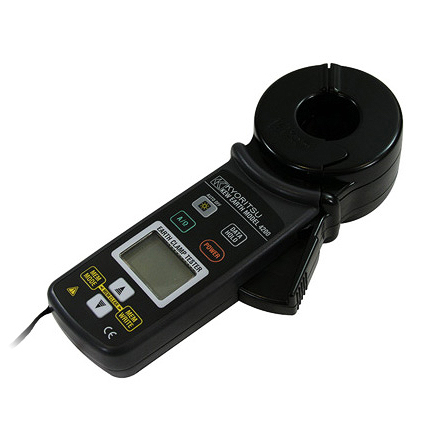

[4200] Earth Clamp Testers

특수 제품, 주문제작 및 직수입 제품의 경우 교환/반품이 어렵습니다.
구매전 충분히 상담하시고, 신중하게 구매 해 주시기 바랍니다.
SNS 공유
판매가
1,760,000원
배송비
0원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 :
구매혜택
할인 : 적립 마일리지 :
자체상품코드
186786094
브랜드
KYORITSU
[4200] Earth Clamp Testers
0원
총 상품금액
총 할인금액
총 합계금액
견적서출력







0.05~1200*의 접지저항값을 보조접지봉을 사용
  하지 않고도 측정이 가능하다. (다중접지구조)
True RMS 기능
  1mA에서 30A까지 왜파를 포함한 AC전류의 정확한
  True RMS값 측정이 가능하다.
노이즈 확인 기능(Noise Check Function)
  접지저항측정에 영향을 미치는 전류를 자동으로
  검출하고 액정화면에 "NOISE"마크가 표시된다.
메모리 기능(Memory function)
  100건의 데이터를 기록 할 수 있다.
백라이트/ 측정치 고정/ 부저/ 자동전원꺼짐 기능.
국제안전규격 IEC61010-1 CAT.* 300V.
*
참고
  단독접지는 측정이 불가능합니다.
  (오직 다중접지시스템만 측정이 가능)

















기 능 범 위 분해능 측정범위 정확도



접지 저항
(자동범위설정)



 20* 0.01** 0.00~20.99* |±1.5%±0.05*
200* 0.1* 16.0~99.9* |±2%±0.5*
100.0~209.9* |±3%±2*
1200* 1* 160~399* |±5%±5*
400~599* |±10%±10*
10* 600~1260* ---
AC 전류
(50Hz / 60Hz)
(자동범위설정)



 100mA 0.1mA 0.0~104.9mA |±2%±0.7mA
1000mA 1mA 80~1049mA |±2%
10A 0.01A 0.80~10.49A
30A 0.1A 8.0~31.5A
작동 시스템
접지저항 기능 : 연속 전압 인가,
전류 감지,
(주파수 : 약 2400Hz)
이중융합구조
AC 전류 기능 : 점근산법
범위 초과 표시

측정범위의 상한계를 초과입력시 "OL" 이 표시된다

응답시간 약 7초 (접지 저항)
약 2초 (AC 전류)
샘플링 비율 약 초당 1번
전원 DC6V : R6P(sizeAA 망간배터리) × 4개,
혹은 LR6(sizeAA 알카라인 배터리) × 4개
소모전류 약 50mA (최대 100mA)
측정시간 약 12 시간(R6P 사용시)
약 24 시간(LR6 사용시)
자동전원차단 마지막 버튼 조작 후 약 10분후 자동꺼짐
적합규격 IEC 61010-1 : 2001 (CAT.IV 300V Pollution degree2)
내전압 AC5320Vrms / 5 초
트랜스 입구와 외함 사이
(입구는 제외)
측정가능 도체직경 최대 32mm.
크기 246(길이) × 120(폭) × 54(높이)mm
중량 약 780g (배터리 포함)
부속 배터리 R6P : 4개, 사용설명서 : 1부
8304 (동작 확인용 저항 : 1개)
9128 (하드케이스 : 1개)



어떻게 접지 저항이 오직 클램핑만으로 확인이 가능할까?

측정대상의 접지저항을 Rx라고 정의하고
대지 접지의 접지저항값을 R1, R2...Rn
이라고 정의한다.


  R1, R2, Rn, 이 접지저항들은
평행하게 연결되어 있다고 생각하고
이들이 결합된 저항을 Rs라고 가정한다.
이 Rs는 Rx에 대해 측정하는데
영향이 없는 저항이라고 가정하면
회로도는 다음과 같다.




  주입트랜스 CT1에서 피측정물(저항 Rx)에
전압 V를 인가하고, 이 접지저항과 유사한
전류 I를 흘린다.
이 전류 I는 검출트랜스(CT2)에 검출되고
이 계산으로부터 피측정물(저항Rx)이
구해지게 된다. (오른쪽 도표 참고)
