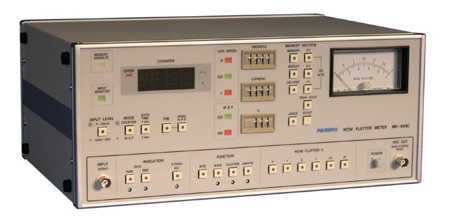

MK-669C Wow Flutter Meter

The MK-669C is intended for measurements of wow flutter in the recording/playback equipment for magnetic tapes, videotapes, discs, film, etc. in accordance with JIS, NAB, DIN (IEC/ANSI), and CCIR standards, the center frequencies used in measurements are 3kHz for RMS, NAB, and 3.15kHz for IEC (DIN/CCIR).
Wow flutter values measured with the sigma memory and peak-hold methods can be read with digital display and tape speed measurement is possible using a 4-digit frequency counter simultaneously with the wow flutter.
Furthermore, the GO-NO judgment function for wow flutter and tape speed measurements is provided.

FEATURES

* Wow flutter measurements possible in accordance with different standards for RMS, NAB at 3kHz and for IEC (DIN/CCIR) at 3.15kHz.
* Wide wow flutter range, 0.001% to 3%, for accurate measurements for all classes of recording/playback equipment.
* Measurements can be made under weighted and unweighted conditions; in addition, wow and flutter can be separately determined.
* At IEC(DIN/CCIR) measurements, a sigma memory for three modes, 1*, 2*, and 3*, enables readings at the hold condition of the meter.
* FIN (Frequency Intermodulation) measurements in accordance with DIN45411 are possible.

SPECIFICATIONS

 Center Frequency Range
3kHz ±300Hz and 3.15kHz ±300Hz

 Input Level

0.1mV to 10Vrms : Two ranges
0.1mV to 30mVrms, 5mV to 10Vrms

 Input Impedance
300k* ±20%, unbalanced

 Measurement Range
0.0015% to 3% in 6 ranges:
(However 0.1 to 30mV ranges is 0.003 to 3%)
0 to 0.01% , 0 to 0.3% , 0 to 0.03% , 0 to 1% , 0 to 0.1% , 0 to 3%

 Indication Modes
Effective value for RMS, average value for NAB and peak value for IEC (DIN/CCIR).

 Indication Accuracy
±5% of full scale at 4Hz on all ranges.

 Frequency Characteristic
Weighted 0.2 to 200Hz for JIS, NAB and IEC (DIN/CCIR)
Wow Flutter
* Wow 0.5 to 6Hz
* Flutter 6 to 200Hz
Unweighted
* NAB 0.5 to 200Hz -3dB±1dB
* IEC(DIN/CCIR) 0.3 to 200Hz -3dB±1dB
Roll off
* NAB -6dB/oct below 0.5Hz
-15dB/oct above 200Hz
*IEC(DIN/CCIR) 0.3 to 200Hz, -3 ±1dB
-6dB/oct below 0.3Hz
-15dB/oct above 200Hz

 FIM (Frequency Intermodulation) Measurement
Range Corresponding to wow flutter measurement
Filter Characteristics
* FIM at ON Low pass filter -3 ±1dB at 500Hz
Roll off -36dB/oct above 500Hz
* 160Hz Filter at ON High pass filter -3 ±1dB at 100Hz
Roll off -12dB/oct below 100Hz

 Tape Speed Indication
3 ±1kHz : 4-digit display

 Measurements With Memory
Method Sigma memory for IEC
Peak-hold for JIS, NAB, IEC
Driving

Manual, repeat and automatic control with input monitor.
(Manual or repeat operation when input signal is applied.)
Sigma Mode 3 points? 1*, 2* and 3*
Measuring Time 2.5 sec crystal-controlled
Memory Read Time Approx. 2 to 6 seconds, variable, with internal adjustment
Preparation Time For automatic control with input signal : 1 to seconds, variable, with internal adjustment.

 Wow Flutter Digital Indication

(Counter display during readout time at memory measurements.)
Display 3 digits, effective, at 3%, 0.3% and 0.03% ranges.
2 1/2 digits, effective, at 1%, 0.1% and 0.01% ranges.
Accuracy ±(2% +1 digit) at full scale.
Display Time

Corresponds to memory readout time.

 Recording Signal Source
Frequency

3kHz and 3.15kHz ±3×10-5 (crystal controlled)
Output Voltage Approx. 0.2Vrms at open circuit
Output Impedance Approx. 600* unbalanced
Distortion Less than 0.5%

 Drift Signal
Output Voltage ±1.0V ±10% per ±1% drift
Output Impedance 600* ±10%, unbalanced

 Recorder Signal
Output Voltage ±1.0V ±10% per ±1% drift
Output Impedance 600* ±10%, unbalanced

 Flutter Signal
Output Voltage ±1.0V ±10% per ±1% drift
Output Impedance 600* ±10%, unbalanced

 Flutter Signal
Output Voltage +5V (TTL level)

 Frequency Counter (When used independently)
Range 10Hz to 99.99kHz in 2 ranges
0.01 to 9.999kHz and 0.1 to 99.99kHz
Accuracy ±(1count + ref. Frequency accuracy)
Reference Frequency 600kHz ±1×10-4 : crystal-controlled
Input Voltage 100mV to 10Vrms
Input Impedance Approx. 300k*, unbalanced
Measurement Time 2 ranges: 0.1 and 1 sec
Display 4-digit

 General Data
Operating Temp.

Range 0 to 40ºC
Power Requirements 100V, 115V, 215V or 230V
50/60Hz (voltage selector provided)
Approx. 25VA
Dimensions, max Approx. 360(W)×165(H)×290(D) mm
Weight Approx. 6kg
